В разделе "Снаряжение" идёт речь о некоторых основных предметах снаряжения для треккинга; выбор тем при этом обусловлен наиболее частыми вопросами о снаряжении, получаемыми Комбригом по электронной почте от посетителей данного сайта. В статьях особое внимание уделено вопросам и предметам снаряжения, наиболее часто обсуждаемым в туристических и спортивных форумах.







Copyright © 2013-2017 Леонид Александров (Комбриг)
Публикация статьи: апрель 2013
Периодическая актуализация материала
Условия пользования материалом даны в самом конце страницы

● Иллюстрации: 160 фотографий
Последнее обновление материала: октябрь 2017

К оглавлению раздела




Палатка Хиллеберг Стаика | Hilleberg Staika

Палатка Hilleberg Staika: снаружи и внутри
История фирмы Hilleberg the Tentmaker AB
Принципы и цели фирмы Hilleberg
Категории палаток Hilleberg
Материалы, используемые фирмой Hilleberg
История производства палатки Hilleberg Staika
Характеристики палатки Hilleberg Staika
Комплектация палатки Hilleberg Staika
Упаковочный мешок
Дуги и их ремонтный набор
Набор колышков
Штормовые оттяжки
Инструкция по пользованию
Дополнительные аксессуары Hilleberg Staika
Футпринт
Снеговые/песочные колышки
Дополнительные фиксаторы дуг
Полная установка палатки Hilleberg Staika
Установка только внутренней палатки

Вентиляционная система палатки Hilleberg Staika
Внутренняя палатка
Вместимость палатки Hilleberg Staika
Некоторые приятные и менее приятные детали







Внимание: данный материал является продолжением статьи "Выбор палатки", в которой были подробно разобраны конкретные критерии выбора туристической палатки на основании конкретных предполагаемых условий её использования, а также освещены некоторые другие (как общие, так и частные) аспекты тематики "Туристическая палатка". Таким образом, статью "Выбор палатки" можно рассматривать как некое "теоретическое вступление" к данному материалу. Читатель может перейти к этой статье, нажав на картинку, приведённую справа (материал откроется в новом окне браузера).

Данный материал ни в коей мере не претендует на роль полноценного теста описанного в нём предмета туристического снаряжения. Оценку функциональности и износостойкости туристического "жилища" можно считать обстоятельной только после значительного числа ночёвок, проведённых в нём в самых разнообразных метеорологических условиях. Это обстоятельство делает необходимой периодическую актуализацию приведённого ниже материала. В процессе дальнейшей эксплуатации выбранной нами палатки, в данный обзор при необходимости будет добавляться новая информация.

Переход к статье "Выбор палатки: условия использования и критерии выбора"





В нижеследующем материале мы подробно рассматриваем ту палатку, которая была выбрана на основе соображений, высказанных в статье "Выбор палатки". Наш окончательный выбор падает на зелёную палатку-полусферу Hilleberg Staika, производимую шведской фирмой Hilleberg the Tentmaker:


Шведская двухместная палатка-полусфера Хиллеберг Стаика (Hilleberg Staika)

Шведская двухместная палатка-полусфера Hilleberg Staika



Количество моделей палаток, подвергнутых обстоятельному перекрёстному сравнению при нашем поиске палатки, исчислялось не десятками, а сотнями. В статье "Выбор палатки" мы уже упомянули любопытное обстоятельство, что в "финал" нашего поиска палатки вышли только два кандидата, и что оба этих кандидата производятся в Швеции (см. следующие две фотографии). Трудность выбора заключалась в том, что оба эти кандидата казались равноценными. Окончательный выбор палатки был сделан только после того, как каждый из тех людей, с которыми автор данной статьи планировал в будущем "делить походное ложе", был приглашён на сравнительную апробацию обеих палаток-кандидатов в магазине. Трудное, но справедливое решение было принято в результате подробного сравнения различных характеристик обеих палаток и оценки соответствия или несоответствия их индивидуальным ожиданиям и потребностям каждого из будущих пользователей искомой нами палатки.



Чего мы не хотели, но что всё-таки произошло

К сожалению, уже первые месяцы, прошедшие с момента написания и публикации данной статьи, ознаменовались появлением в русскоязычном интернете сообщений, в которых конкретная выбранная нами модель палатки, а также модель-соперница, конкурировавшая с ней в финале нашего поиска палатки (см. приведённые ниже фотографии), представлялись некими "идеалами", и поэтому настоятельно рекомендовались к покупке.

Шведская палатка-полусфера Hilleberg Staika

Шведская палатка-полусфера Hilleberg Staika

Шведская палатка-полусфера Fjällräven Akka Dome 2

Шведская палатка-полусфера Fjällräven Akka Dome 2



Внимательное изучение этих "рекомендаций" свидетельствовало о том, что чаще всего их авторы в буквальном смысле слова "ещё вчера" знать не знали и ведать не ведали как о существовании рекомендуемых ими палаток, так и о производителях этих палаток. А посему автор данной статьи вынужден ещё раз напомнить читателю:



В нижеследующем материале описан результат выбора палатки, произведённого на основе конкретных, точно очерченных условий эксплуатации этой палатки. При выборе палатки мы руководствовались следующими тремя принципами:



● Выбор любого предмета снаряжения определяется преимущественно теми условиями, в которых этот предмет снаряжения будет использоваться.

● Оценка веса палатки абсолютно бессмысленна без предварительного рассмотрения, по крайней мере, таких параметров, как размеры спального места и тамбуров палатки, прочностные характеристики материалов, из которых она изготовлена, степень оснащённости палатки повышающими комфорт элементами, и степень способности каркаса палатки противостоять ветровым и снеговым нагрузкам. Весьма распространённые в интернетных форумах суждения "лёгкая палатка", "тяжёлая палатка", высказанные без какого-либо уточнения причин этих суждений, носят в себе элемент абсурда.

● Понятия "очень низкий вес палатки" и "высокая надёжность палатки" - понятия несовместимые; чем ниже вес палатки, тем менее суровы условия, для которых предназначена эта палатка.



Мало того, к процессу эволюции модели палатки, выбранной в результате нашего поиска, автор данной статьи внимательно присматривался с момента появления этой модели на рынке туристического снаряжения - то есть, в течение ровно 20 лет.



Выбирая модель Hilleberg Staika, мы пожертвовали всего лишь одним из множества требований, которые мы предъявляли к искомой нами палатке. Проблема, вызванная несоблюдением этого требования, не является особо острой или неразрешимой, и будет описана в последнем разделе данной статьи (раздел "Некоторые приятные и менее приятные детали"). Читатель, однако, может и сам распознать эту проблему на приведённых ниже фотографиях, если примет во внимание, что автор данной статьи часто использует фотовспышку также и при дневной фотосъёмке на улице.

Палатка Hilleberg Staika: взгляд издалека, снаружи и изнутри

К началу статьи


Шведская двухместная палатка-полусфера Хиллеберг Стаика (Hilleberg Staika)

Палатка Hilleberg Staika, вид издалека (побережье Балтийского моря).


Палатка Хиллеберг Стаика (Hilleberg Staika) в полностью установленном состоянии (1)

Палатка Hilleberg Staika в рабочем состоянии (с правильно натянутыми штормовыми оттяжками).
Подробности установки палатки см. в разделе 6 ("Установка палатки Hilleberg Staika").


Палатка Хиллеберг Стаика (Hilleberg Staika) в полностью установленном состоянии (2)

Палатка Hilleberg Staika в рабочем состоянии (с правильно натянутыми штормовыми оттяжками).
Подробности см. в разделе 4 ("Комплектация палатки Hilleberg Staika: штормовые оттяжки").


Палатка Hilleberg Staika: полное натяжение внешнего тента с помощью всех её колышков

Палатка Hilleberg Staika: полное натяжение внешнего тента с помощью всех её колышков (16 штук):
10 колышков по периметру внешнего тента и по 1 колышку для фиксации 6 штормовых оттяжек.


Палатка Хиллеберг Стаика (Hilleberg Staika) в полностью свободностоящем состоянии

Палатка Hilleberg Staika в полностью свободностоящем состоянии.
Абсолютно никакой фиксации палатки колышками или штормовыми оттяжками.


Длина тента палатки Hilleberg Staika в сравнении с длиной тента трёхсезонной палатки

Длина тента палатки Hilleberg Staika в сравнении с длиной тента трёхсезонной палатки.
На переднем плане трёхсезонная палатка Hilleberg Rogen, на заднем плане палатка Hilleberg Staika.


Вентиляционные окна во внешнем тенте и внутренней палатке палатки Hilleberg Staika

Вентиляционные окна во внешнем тенте и внутренней палатке палатки Hilleberg Staika.
Подробности см. в разделе 7 ("Вентиляционная система палатки Hilleberg Staika").


Палатка Хиллеберг Стаика без защитного тента вентиляционных окон

Палатка Хиллеберг Стаика без защитного тента (зонтика) вентиляционных окон.
Подробности см. в разделе 7 ("Вентиляционная система палатки Hilleberg Staika").


Палатка Hilleberg Staika: перенос её в полностью собранном состоянии на другое место

Перенос полностью собранной палатки Hilleberg Staika на другое место одним человеком.
Палатка в полном комплекте (внешний тент, вентиляционный зонтик, внутренняя палатка, футпринт).


Полностью свободностоящая конструкция палатки Хиллеберг Стаика (Hilleberg Staika)

Палатка Хиллеберг Стаика: попытка использовать её для связи с внеземными цивилизациями.
Результат: связь не состоялась, зато разработан новый метод сушки футпринта и дна палатки.


Палатка Хиллеберг Стаика (Hilleberg Staika) в полностью установленном состоянии (3)

Палатка Hilleberg Staika в рабочем состоянии (с полностью закрытыми входами).
На верхнюю часть палатки натянут защитный тент её вентиляционных окон.
Подробности см. в разделе 7 ("Вентиляционная система палатки Hilleberg Staika").

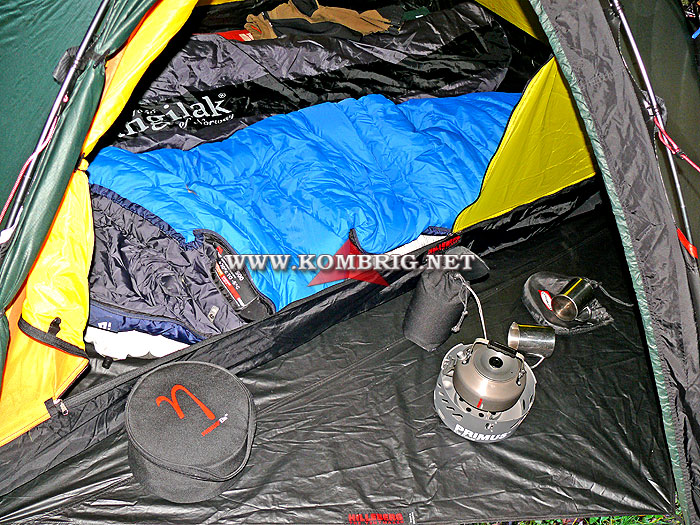

Тамбур палатки Хиллеберг Стаика (Hilleberg Staika)

Тамбур палатки Hilleberg Staika; дно закрыто футпринтом (нейлон 70d; 3-кратное ПУ-покрытие).
Подробности см. в разделе 5 ("Дополнительные аксессуары палатки Hilleberg Staika").


Глубина (вместимость) тамбура палатки Хиллеберг Стаика (Hilleberg Staika) (1)

Глубина (вместимость) тамбура палатки Hilleberg Staika.
Подробности см. в разделе 9 ("Вместимость палатки Hilleberg Staika").


Глубина (вместимость) тамбура палатки Хиллеберг Стаика (Hilleberg Staika) (2)

Глубина (вместимость) тамбура палатки Hilleberg Staika.
Подробности см. в разделе 9 ("Вместимость палатки Hilleberg Staika").


Максимально объёмное изображение палатки Хиллеберг Стаика (Hilleberg Staika)

Максимально объёмное изображение палатки Hilleberg Staika (видны все полудуги кроме одной).
Подробности установки палатки см. в разделе 6 ("Установка палатки Hilleberg Staika").


Палатка Хиллеберг Стаика (Hilleberg Staika), вид сверху

Палатка Хиллеберг Стаика (Hilleberg Staika), вид сверху.
Подробности установки палатки см. в разделе 6 ("Установка палатки Hilleberg Staika").


Высота палатки Хиллеберг Стаика (Hilleberg Staika) в сравнении со стоящим за ней человеком

Высота палатки Hilleberg Staika в сравнении со стоящим человеком, рост которого 180 см.
Устройство внутренней палатки описано в разделе 8 ("Внутренняя палатка").


Высота палатки Хиллеберг Стаика (Hilleberg Staika) в сравнении с сидящим на коврике человеком.

Высота палатки Hilleberg Staika в сравнении с сидящим на коврике человеком.
Дуги, колышки и штормовые оттяжки описаны в разделе 4 ("Комплектация палатки Hilleberg Staika").

Демонстрация вместимости палатки Хиллеберг Стаика (Hilleberg Staika) с помощью некоторых предметов снаряжения (1)

Демонстрация вместимости палатки Hilleberg Staika с помощью предметов снаряжения (1).
Полностью заполненный рюкзак Bach Specialist FA 2 (объём 78 литров) расположен внутри палатки.
Размеры ковриков
Therm-a-Rest NeoAir XTherm и Therm-a-Rest Deluxe LE одинаковы (51х183 см).
Ширина дна палатки: 137 см. Подробности см. в разделе 9 ("Вместимость палатки Hilleberg Staika").


Демонстрация вместимости палатки Хиллеберг Стаика (Hilleberg Staika) с помощью некоторых предметов снаряжения (2)

Демонстрация вместимости палатки Hilleberg Staika с помощью предметов снаряжения (2).
Рюкзак Deuter Aircontact PRO 60 + 15 (объём около 75 литров) расположен в тамбуре палатки.
Ширина ковриков: Exped SynMat 7 M (слева) - 52 см; Sea to Summit Comfort plus (справа) - 54 см.


Палатка Хиллеберг Стаика (Hilleberg Staika) после размещения в ней всего снаряжения двух человек, необходимого в 10-дневном автономном зимнем походе

Палатка Hilleberg Staika после размещения в ней всего снаряжения двух человек, необходимого в
10-дневном автономном зимнем походе (внимание: один рюкзак находится во внутренней палатке).
Подробности см. в разделах 8 ("Внутренняя палатка") и 9 ("Вместимость палатки Hilleberg Staika").


Экстренный вариант: три человека в двухместной палатке Hilleberg Staika.

Экстренный вариант: три человека в двухместной палатке Hilleberg Staika.
Суммарная ширина изображённых на фотографии ковриков: 51+67+50 = 168 см.
Детали этого варианта см. в разделе 9 ("Вместимость палатки Hilleberg Staika").


Демонстрация вентиляционной системы палатки Хиллеберг Стаика (Hilleberg Staika)

Закрывающаяся антимоскитная сетка занимает половину боковой стенки с обеих сторон палатки.
На фотографии: основной слой стенки приспущен по высоте примерно на одну треть.
Подробности см. в разделе 7 ("Вентиляционная система палатки Hilleberg Staika").

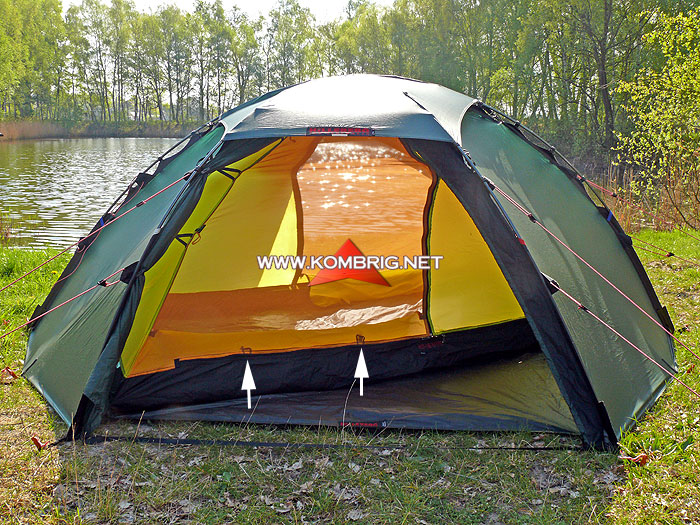

Общая площадь антимоскитных сеток палатки Хиллеберг Стаика (Hilleberg Staika) равна 1/3 общей площади всех стенок внутренней палатки

В "дверных" частях боковых стенок с обеих сторон палатки оставлена только антимоскитная сетка.
Второй тканевый слой "дверных" половин боковых стенок полностью опущен с обеих сторон.
Общая площадь антимоскитных сеток равна 1/3 общей площади всех стенок внутренней палатки.
Подробности см. в разделе 7 ("Вентиляционная система палатки Hilleberg Staika").


Внешний тент палатки Хиллеберг Стаика (Hilleberg Staika) без прикреплённой к нему внутренней палатки

Внешний тент палатки Hilleberg Staika без внутренней палатки и футпринта.
Абсолютно никакой фиксации тента колышками или штормовыми оттяжками.


Начальная фаза установки палатки Hilleberg Staika: дуги вводятся в короткие рукава

Начальная фаза установки палатки Hilleberg Staika: дуги вводятся в короткие рукава.
Подробности см. в разделе 6 ("Установка палатки Hilleberg Staika").


Установка внутренней палатки и футпринта Hilleberg Staika без внешнего тента

Установка внутренней палатки и футпринта Hilleberg Staika без внешнего тента.
Подробности см. в разделе 6 ("Установка внутренней палатки без внешнего тента").


Внешний тент палатки Хиллеберг Стаика (Hilleberg Staika) после дождя

Внешний тент палатки Hilleberg Staika после дождя.


Палатка Hilleberg Staika, установленная с помощью специальных песочных (снеговых) колышков

Палатка Hilleberg Staika, установленная с помощью специальных песочных (снеговых) колышков.
Подробности см. в разделе 5 ("Дополнительные аксессуары палатки Hilleberg Staika").


Палатка Хиллеберг Стаика: светоотражающие полоски по краям "зонтика", защищающего вентиляционные окна от осадков

Светоотражающие полоски по краям "зонтика", защищающего вентиляционные окна от осадков.
Подробности см. в разделе 10 ("Некоторые приятные и менее приятные детали").


Палатка Хиллеберг Стаика (Hilleberg Staika) в итальянских Альпах; на горизонте горный массив Монте Роза (Monte Rosa)

Палатка Hilleberg Staika в итальянских Альпах. На горизонте горный массив Монте Роза (Monte Rosa).


Палатка Хиллеберг Стаика (Hilleberg Staika); романтика зимнего Тироля (Австрия)

Палатка Hilleberg Staika. Романтика зимнего Тироля (Австрия).


Палатка Хиллеберг Стаика (Hilleberg Staika); романтика летнего побережья Балтийского моря (1)

Палатка Hilleberg Staika. Романтика побережья Балтийского моря (1).


Палатка Хиллеберг Стаика (Hilleberg Staika); романтика летнего побережья Балтийского моря (2)

Палатка Hilleberg Staika. Романтика побережья Балтийского моря (2).


Палатка Хиллеберг Стаика (Hilleberg Staika); романтика летнего побережья Балтийского моря (3)

Палатка Hilleberg Staika. Романтика побережья Балтийского моря (3).



Фирма Hilleberg the Tentmaker: история, принципы, цели, материалы

К началу статьи

История фирмы Hilleberg the Tentmaker

К началу статьи



Штаб-квартира фирмы Hilleberg the Tentmaker AB, основанной в 1971 году Боссе (Бо) и Ренатой Хиллеберг, находится в шведском городе Frösön. Первый успех приходит к этой фирме в 1973 году с выпуском палатки "Keb", революционное новшество которой заключалось в интегрировании в ней внутренней палатки, что позволяло устанавливать внешний тент и внутреннюю палатку за один "рабочий шаг", то есть, одновременно. В 1975 году модель Keb претерпела модификацию: с этого года она стала выпускаться с внешним тентом, имеющим покрытие из силикона. Эта модель является в настоящее время единственной палаткой, занесённой журналом "Outside" (ведущий американский журнал активного отдыха, путешествий и приключений) в опубликованный им список "100 самых влиятельных предметов снаряжения всех времён" (примечание автора: в данный список входят те предметы, которые представляли собой революционное видоизменение уже существующих предметов снаряжения или открывали новую категорию снаряжения). Причиной, по которой палатка Hilleberg Keb была отнесена к числу "самых влиятельных предметов снаряжения", является следующая: модель Keb была самой первой в мире серийно производимой палаткой, материал которой имел силиконовое покрытие, а также самой первой в мире палаткой, содержащей интегрированную внутреннюю палатку, что позволяло устанавливать оба тента одновременно.


Палатки шведской фирмы Хиллеберг (Hilleberg)

Палатки шведской фирмы Хиллеберг (Hilleberg)



В 1977 году соединение внешнего и внутреннего тентов палаток Хиллеберг становится разъёмным: отныне оба тента могут устанавливаться независимо друг от друга. В 1980 году создана палатка Keron туннельной формы (форма "полубочка"), впоследствии ставшая ведущим продуктом фирмы Хиллеберг. Окончание длившихся 5 лет разработки и полевых испытаний описываемой в данной статье палатки Стаика (Staika) знаменует в 1993 году появление в ассортименте фирмы Хиллеберг палатки-полусферы, имеющей "полностью свободностоящую" конструкцию, то есть, конструкцию, позволяющую при необходимости не фиксировать колышками как саму палатку, так и её тамбуры. В этом же году фирма Хиллеберг выпускает однослойную палатку Rupal с тентом, изготовленным из мембранной ткани Gore-Tex (позже производство этой палатки было прекращено). В 1995 году производство расширяется за счёт разработки одноместных палаток. В 1998 году изменена конструкция крепления дуг к внешнему тенту палаток, имеющих пересекающиеся дуги: сокращается длина каналов (рукавов) для дуг, крепление дуг к тенту осуществляется также посредством крючков-клипс. В 2000 году дочь основателей фирмы Петра Хиллеберг регистрирует в США дочернее предприятие Hilleberg Inc.

В 2012 году в ассортименте фирмы появляются также и трёхсезонные палатки, в отличие от ранее производимых моделей изготовленные из более лёгких материалов и имеющие не доходящий до земли внешний тент. Данная категория палаток, рассчитанная на использование в тёплое время года в бесснежных регионах, получает обозначение "жёлтая" (о категориях палаток Хиллеберг см. ниже, в подразделе "Категории палаток Hilleberg"). К "жёлтой" категории относятся модели Hilleberg Anjan (форма "полубочка"), Hilleberg Rogen (форма "полусфера"), одноместная однодуговая палатка Hilleberg Enan, и так называемая "полутораместная" палатка-полусфера Hilleberg Niak (одноместная палатка с расширенным до 120 см спальным местом). Характерную черту, отличающую палатки "жёлтой" серии от всесезонных палаток Хиллеберг - а именно, не доходящий до земли внешний тент - демонстрирует следующая фотография (на переднем плане двухместная трёхсезонная палатка Hilleberg Rogen, на заднем плане, красного цвета - одноместная всесезонная палатка Hilleberg Soulo).


На переднем плане двухместная трёхсезонная палатка Hilleberg Rogen, на заднем плане, красного цвета - одноместная всесезонная палатка Hilleberg Soulo


В 2017 году фирма Хиллеберг выпускает 40 различных моделей палаток вместимостью от 1 до 14 человек; в данное число включены также модификации некоторых моделей, изготовленные из различных материалов, имеющие различную вместимость (2/3/4 человека) или дополнительную секцию-тамбур с боковым входом (модели класса GT). Помимо палаток и аксессуаров к ним (палаточные футпринты, палаточные дуги, палаточные колышки различных типов, штормовые оттяжки, упаковочные мешки для аксессуаров), фирма Хиллеберг производит тарпы (тенты для укрытия от непогоды), шесты для этих тарпов, ультралёгкие антимоскитные палатки (mesh shelters), мешки для защиты от ветра, а также первоначально разработанный для комплекта выживания пилотов шведских Военно-Воздушных Сил так называемый "биванорак" (bivanorak), то есть, мешок, комбинирующий в себе функции укрытия от непогоды, дождевика, бивакзака, и чехла, защищающего спальный мешок от попадания на него влаги. В качестве дополнительных "летних" аксессуаров, для некоторых моделей палаток Хиллеберг выпускаются также внутренние палатки, стенки которых изготовлены исключительно из антимоскитной сетки.

С февраля 1997 года фирма Хиллеберг производит палатки на своей собственной фабрике, находящейся в эстонском городе Рапла (Rapla); из этого города палатки Хиллеберг поступают на склады в Швеции и США. Контроль качества продукции осуществляется фирмой Хиллеберг по следующей схеме: 1) раздельный визуальный контроль внешнего тента и внутренней палатки, 2) соединение внешнего тента и внутренней палатки, 3) введение всех дуг в их "рукава" и соединение дуг с тентом с помощью крючков-клипс, 4) полная пробная установка палатки, 5) проверка всех молний и швов палатки, 6) присоединение штормовых оттяжек к палатке и контроль фиксаторов их длины. При обнаружении дефекта какой-либо детали палатки, эта деталь возвращается на соответствующую производственную стадию для устранения дефекта.

Кстати, упомянутое в начале данной статьи сравнение палаток фирмы Хиллеберг с дорогими автомобилями далеко не случайно: аналогично сборке моторов некоторых автомобилей высшего класса, процесс изготовления каждой из палаток Хиллеберг осуществляется с начала и до конца одним-единственным работником; этикетки с именами соответствующих работников можно обнаружить на внутренних тентах произведённых ими палаток (примеры см. на следующих двух фотографиях).


Шведская фирма Хиллеберг: этикетка с именем соответствующего работника на внутреннем тенте произведённой им палатки (1)

Шведская фирма Хиллеберг: этикетка с именем соответствующего работника на внутреннем тенте произведённой им палатки (2)

Особенности ассортимента палаток фирмы Хиллеберг...
...и что в этих палатках ценят пользователи

Сама фирма Hilleberg the Tentmaker AB характеризует себя как производителя преимущественно экспедиционных палаток. Из 39 моделей палаток, выпускаемых фирмой Хиллеберг в 2016 году, только 8 моделей являются 3-сезонными; остальные модели рассчитаны на круглогодичное использование. В ассортименте преобладающего большинства других известных производителей палаток соотношение "летних" и "зимних" палаток является обратным (палатки, предназначенные для использования также и в зимний период, представлены в меньшинстве).


"Эта палатка зарезервирована"

"Эта палатка зарезервирована"

По оценке пользователей палаток Хиллеберг, наиболее выдающимися свойствами этих палаток являются чрезвычайно высокое качество использованных в них материалов и бросающаяся в глаза тщательная продуманность абсолютно всех деталей, включая самые мелкие. В нижеследующем изложении мы подробно рассматриваем многочисленные детали одной из палаток Хиллеберг; некоторые из этих деталей будут подвергнуты расширенному обсуждению в последнем разделе данной статьи.





Принципы и цели фирмы Hilleberg

К началу статьи



С момента своего основания, при создании палаток фирма Хиллеберг руководствуется следующими критериями: надёжность, универсальность, простота в обращении, прочность, износоустойчивость, комфорт и низкий вес; в области дизайна эта фирма использует принцип "Не поиск нового дизайна, а создание его в процессе исправления ранее допущенных ошибок". Называя главнейшую цель своей деятельности, фирма Хиллеберг ограничивается формулировкой "Нашей главнейшей целью является не создание самой лёгкой палатки, а создание самой лёгкой, самой прочной, самой надёжной, самой универсальной, самой комфортной, и самой износоустойчивой палатки".

● Палатки Хиллеберг и подошвы Вибрам: что между ними общего?

Формулировка, приведённая в конце предыдущего абзаца, в какой-то степени перекликается с судьбой подошв, названных "Вибрам" в честь их итальянского изобретателя Витале Брамани. Тех самых, что представляют собой изготовленный из профилированной вулканизированной резины внешний (к земле) слой подошв большинства треккинговых ботинок, выпускаемых известными производителями туристической обуви. Нередко высказываемые в адрес этих подошв комментарии типа "Подошвы неудачные, так как скользят" свидетельствуют о незнании того обстоятельства, что подошвы Вибрам, имеющие множество вариаций как их профиля, так и их состава, всё же исходно разрабатывались как "компромисс", способный "работать" одинаково надёжно на всех поверхностях и при всех метеорологических условиях, встречающихся в горах (земля, камень, вода, снег, лёд, дерево, металл, холод, влага), и при этом обладающий очень высокой износоустойчивостью.

При оценке выраженности скольжения при передвижении по какому-либо рельефу, в первую очередь следовало бы рассматривать не состав или профиль подошв, а степень своей внимательности по отношению к характеру и состоянию этого рельефа вкупе с соответствующей техникой постановки ног при его преодолении. Любая резина скользит по мокрой и гладкой поверхности - вспомнив, что производитель подошв Вибрам исходно опирался на технологию вулканизации, разработанную фирмой Goodyear, и обратившись к автопокрышкам, мы наверняка воскресим в памяти тот факт, что на мокром дорожном покрытии тормозной путь автомобиля всегда длиннее, чем на сухом.



Но вернёмся к фирме Hilleberg the Tentmaker AB. Как мы видим, в задачи этой фирмы не входит создание легко устанавливаемой сверхустойчивой, и при этом тяжёлой палатки, или же палатки, относящейся к разряду "сверхлёгких". По мнению этой фирмы, подобные задачи неизбежно потребовали бы отказа от одного или даже нескольких критериев, которыми она руководствуется при производстве палаток. Под выражением "вес палатки" фирма Хиллеберг подразумевает некий элемент, связывающий в единое целое абсолютно все эти критерии - а именно, надёжность, универсальность, простоту в обращении, прочность, износостойкость и комфорт. В этом аспекте может показаться неудивительным, что в "профессиональных" аутдор-журналах изготовленные фирмой Хиллеберг палатки уже давно характеризуются как "лёгкие" - и это, несмотря на то обстоятельство, что фирма Хиллеберг, в отличие от многих других представителей самого верхнего эшелона производителей палаток, так и не переступила весовую границу в 1,7 кг. даже при производстве предельно облегчённых одноместных палаток (данные на апрель 2013 г).

Нельзя исключить, что читатель, дойдя до того места в данной статье, в котором будет назван вес выбранной нами палатки, посчитает этот вес очень большим. Однако, нельзя исключить также и то, что этот читатель может изменить своё мнение, если найдёт время для внимательного прочтения приведённого в этой статье подробного изложения особенностей конструкции данной палатки.

Категории палаток Hilleberg

К началу статьи



Категории палаток фирмы Hilleberg

Для упрощения процесса поиска палатки, удовлетворяющей конкретным требованиям потенциального покупателя, фирма Хиллеберг вводит в 2013 году классификацию своих палаток по 4 категориям. Для быстрой ориентации в каталогах, каждой из этих категорий присвоен определённый цвет:



Чёрная категория (Black label): наиболее прочные и комфортабельные палатки, производимые фирмой Хиллеберг, предназначенные для использования в любое время года и при любых погодных условиях, также в экспедициях. Материал внешнего тента Kerlon 1800 (характеристики см. ниже, в подразделе "Материалы, используемые фирмой Hilleberg"). Материал внутренней палатки 40d нейлон Ripstop; вес материала 43 гр/м2; фторполимерное водоотталкивающее покрытие Durable Water Repellent (DWR). Материал дна палатки 70d нейлон с троекратным полиуретановым покрытием; вес материала 100 гр/м2; водонепроницаемость 10.000 мм. Диаметр дуг: 10 мм. Все дуги преимущественно одинаковой длины. Внешний тент достигает поверхности почвы. Количество вентиляционных окон: минимум 2. Пространство, занимаемое антимоскитными сетками, может быть полностью закрыто вторым тканевым слоем. Примечание: палатка Hilleberg Staika, рассматриваемая в данной статье, принадлежит к "чёрной категории".

Красная категория (Red label): более лёгкие и менее прочные палатки, чем палатки "чёрной категории". Предназначены для использования в любое время года при умеренных погодных условиях теми туристами, которые готовы пожертвовать большой устойчивостью и комфортом палатки ради снижения веса своего снаряжения. Материал внешнего тента Kerlon 1200 (характеристики см. ниже, в подразделе "Материалы, используемые фирмой Hilleberg"). Материал внутренней палатки 30d нейлон Ripstop; вес материала 37 гр/м2; фторполимерное водоотталкивающее покрытие Durable Water Repellent (DWR). Материал дна палатки 70d нейлон с троекратным полиуретановым покрытием; вес материала 90 гр/м2; водонепроницаемость 5.000 мм. Диаметр дуг: 9 мм. Дуги различной длины (снижение веса). Внешний тент достигает поверхности почвы. Количество вентиляционных окон: минимум 1. Пространство, занимаемое антимоскитными сетками, может быть полностью закрыто вторым тканевым слоем.

Жёлтая категория (Yellow label): наиболее лёгкие палатки среди всех палаток, производимых фирмой Хиллеберг, предназначенные для использования в тёплое время года в бесснежных регионах. Материал внешнего тента Kerlon 1000 (характеристики см. ниже, в подразделе "Материалы, используемые фирмой Hilleberg"). Материал внутренней палатки 20d нейлон Ripstop или 10d нейлон Ripstop; вес материала 30 гр/м2 или 21гр/м2; фторполимерное водоотталкивающее покрытие Durable Water Repellent (DWR). Материал дна палатки 50d нейлон с двоекратным полиуретановым покрытием; вес материала 75 гр/м2; водонепроницаемость 5.000 мм. Диаметр дуг: 9 мм. Дуги различной длины (снижение веса). Внешний тент не доходит до поверхности почвыентиляция интегрирована в дизайн). Пространство, занимаемое антимоскитными сетками, не закрывается (отсутствие второго тканевого слоя).

Внимание: в течение первого года производства палатки Hilleberg Enan (2015) внешний тент этой палатки изготовлялся из материала Kerlon 600, то есть, из наиболее лёгкого (и, соответственно, наименее прочного) материала, когда-либо использованного фирмой Хиллеберг во внешних тентах палаток (описание материалов см. ниже, в подразделе "Силикон и материалы, используемые фирмой Hilleberg"). Kerlon 600 также предполагалось использовать и во внешнем тенте палатки Hilleberg Niak (выпуск с 2016 года). Тем не менее, в 2016 году фирма Хиллеберг отказывается от дальнейшего использования материала Kerlon 600; таким образом, с 2016 года внешние тенты абсолютно всех палаток "жёлтой" серии изготовляются из более прочного материала Kerlon 1000.

Синяя категория (Blue label): специализированные палатки (ультралёгкие однослойные минималистские убежища, соединяющие в себе черты тарпа и палатки; всесезонные модульные групповые палатки; ультралёгкие всесезонные групповые палатки в форме шатра). В качестве материала внешнего тента используется Kerlon 1200 (аналогичен материалу внешнего тента палаток "красной категории", см. выше) или Kerlon 2000 (характеристики см. ниже, в подразделе "Материалы, используемые фирмой Hilleberg"). К данной категории относится и самая крупная групповая палатка фирмы Хиллеберг, модель Hilleberg Stalon XL (3 модуля, вместимость 14 человек, высота 2,35 м, ширина 4,5 см, длина 9,5 м, общая площадь 39,5 м2, площадь спального модуля 19 м2, 10 дуг диаметром 17 мм, материал тента Kerlon 2000, количество колышков 40 штук, вес 20,7 кг).

Силикон и материалы, используемые фирмой Hilleberg

К началу статьи



Как указывалось выше, фирма Хиллеберг была первым производителем, серийно выпускающим палатки, внешний тент которых был покрыт силиконом. Переход этой фирмы в 1975 году к производству палаток, внешние тенты которых имели силиконовое покрытие, был обусловлен следующими обстоятельствами. В 1975 году Бо Хиллеберг получил от фирмы Cotesa (бельгийский производитель текстиля) пробу материала, являвшегося первой попыткой использования силикона в качестве покрытия палаточного тента. Благодаря тому, что силикон не только хорошо удерживался на поверхности материала, но также проникал вовнутрь этого материала, в буквальном смысле слова "охватывая" его волокна, при одинаковом весе и водонепроницаемости новый материал, имеющий силиконовое покрытие, был эластичнее, долговечнее, и как минимум в 4 раза прочнее тех материалов, которые в те времена использовались в производстве палаток (преимущественно полиэстер с полиуретановым покрытием). Обеспечиваемые силиконом повышенная прочность и высокая степень защиты палаточного тента от его злейшего врага (ультрафиолетовое излучение) автоматически означали повышенную безопасность пользователя палатки при экстремальных погодных условиях. Ещё одним положительным отличием силиконового покрытия от полиуретанового является то обстоятельство, что за счёт глубокого проникновения силикона в пространства между волокнами материала тента и плотного охватывания им этих волокон, с годами практически не наблюдается отслоение силиконового покрытия от материала, на который оно нанесено. Таким образом, первоначальные значения прочности и водонепроницаемости (то есть, значения прочностных характеристик и водонепроницаемости, наблюдаемые у абсолютно нового материала) сохраняются значительно дольше у материалов с силиконовым покрытием, чем у материалов с покрытием из полиуретана. Замечено также, что существенное увеличение прочности палаточного тента достигается только при двустороннем покрытии этого тента силиконом.



Внимание:

Преимущества и недостатки силиконового покрытия палаточных тентов подробно рассматриваются в статье "Справочник по туристическим палаткам: как выбрать палатку?". Перейти к находящемуся в этой статье материалу "Водозащитные покрытия внешних палаточных тентов: преимущества и недостатки внешних палаточных тентов с силиконовым покрытием" Вы можете, нажав на картинку, приведённую справа (материал откроется в новом окне браузера).

Перейти к материалу "Преимущества и недостатки внешних палаточных тентов с силиконовым покрытием" в статье "Справочник по туристическим палаткам: как выбрать палатку?"



Используемый фирмой Хиллеберг во внешних палаточных тентах нейлон торговой марки "Kerlon" имеет усиливающую сетку Ripstop и троекратное двухстороннее силиконовое покрытие. Этот материал относится к высшему, "элитному" классу высокопрочных материалов, применяемых во внешних палаточных тентах (материалы класса "Hi-End/Heavy Duty"). Основанием для этого являются в основном очень высокая прочность материала Kerlon и его способность хорошо сохранять свои свойства при длительном воздействии ультрафиолетового излучения. Свойства различных типов материала Kerlon описаны ниже (см. подраздел "Характеристики различных типов материала Kerlon).

На фотографии, приведённой ниже: прилагаемый к каталогу фирмы Хиллеберг вкладыш с надорванными пробами обычного рипстоп-нейлона (крайний справа в нижнем ряду) и различных типов материала Kerlon, и с предложением пользователю самостоятельно сравнить устойчивость этих проб к раздиру.


Прилагаемый к каталогу фирмы Хиллеберг вкладыш с надорванными пробами обычного рипстоп-нейлона и материалов Kerlon 2000, Kerlon 1800, Kerlon 1200, Kerlon 1000, Kerlon 600


Основу материала, именуемого Kerlon, составляет нейлон. По сравнению с полиэстером, также широко используемым при производстве внешних палаточных тентов, нейлон обладает двумя позитивными и двумя негативными свойствами. К позитивным свойствам относятся более высокая прочность (при одинаковом весе!), а также меньший шум, издаваемый материалом на ветру; к негативным - более низкая устойчивость по отношению к ультрафиолетовому излучению, и растяжение материала при его намокании, требующее дополнительного натягивания тента при дожде. При создании материала Kerlon, оба этих негативных свойства были эффективно устранены многократным и двухсторонним покрытием нейлона не просто смесью, содержащей силикон, а 100%-ным силиконом: обработанный таким образом нейлон не уступал покрытому полиуретаном полиэстеру по своей устойчивости к ультрафиолетовому излучению и способности сопротивляться поглощению воды. Мало того: по результатам одного теста, проведённого немецким журналом Outdoor Magazin, внешний палаточный тент, изготовленный из материала Kerlon на основе нейлона, обладал после 10 лет его достаточно частого использования лучшей устойчивостью к раздиру, чем абсолютно новый образец одного из наиболее "технологичных" палаточных полиэстеров.

История использования материала Керлон фирмой Хиллеберг выглядит следующим образом. С момента введения в свой ассортимент палаток, материалы которых покрыты силиконом (1975 год), фирма Хиллеберг использовала во внешних тентах своих палаток материал под названием Kerlon 1500 (прочность на раздир минимум 15 кг; основа: 30d нейлон Ripstop). В 2002 году была добавлена "ультралёгкая" версия этого материала, именуемая Kerlon 1000 (прочность на раздир минимум 8 кг; основа: 20d нейлон Ripstop). В 2003 году у обоих материалов была повышена прочность: Kerlon 1500 трансформировался в Kerlon 1800 (прочность на раздир минимум 18 кг; основа: 40d нейлон Ripstop), а Kerlon 1000 - в Kerlon 1200 (прочность на раздир минимум 12 кг; основа: 30d нейлон Ripstop).

В 2012 году, с введением в ассортимент лёгких трёхсезонных палаток Anjan и Rogen, снова начинает использоваться материал Kerlon 1000. В 2015 году, с добавлением в "жёлтую" категорию палаток Хиллеберг одноместной палатки Hilleberg Enan, во внешних тентах палаток Хиллеберг начинает использоваться Kerlon 600 (прочность на раздир минимум 6 кг). Kerlon 600 также предполагалось использовать в следующей палатке "жёлтой" категории (палатка Hilleberg Niak, выпуск с 2016 года). В 2016 году фирма Хиллеберг, однако, прекращает использовать материал Kerlon 600 - палатки Hilleberg Enan и  Hilleberg Niak, ранее имевшие внешние тенты из этого материала, теперь оснащены внешними тентами из Kerlon 1000.

Материал Kerlon SP, применявшийся фирмой Хиллеберг до 2015 года при производстве всесезонных модульных и ультралёгких групповых палаток, представлял собой полиэстер 75d, также имеющий многократное и двухсторонне покрытие 100%-ным силиконом. В 2015 году этот материал был заменен на Kerlon 2000 (прочность на раздир минимум 20 кг; основа: 70d High Tenacity Nylon). Таким образом, 2015 год знаменует полный отказ фирмы Hilleberg от применения полиэстера при производстве палаток. Любопытно, что в следующем (2016) году примеру фирмы Hilleberg следует ещё один известный шведский производитель палаток, фирма Fjällräven. Тогда как ещё в 2015 году абсолютно все производимые этой фирмой палатки имели внешние тенты из полиэстера, с 2016 года все палатки кроме одной в ассортименте Fjällräven оснащены внешними тентами из нейлона.



Характеристики различных типов материала Kerlon

Ниже приведены технические характеристики различных типов материала Kerlon, используемых фирмой Hilleberg the Tentmaker при производстве внешних тентов палаток, а также макрофотографии в одинаковом масштабе, демонстрирующие структуру этих материалов. Обратим внимание читателя на следующие детали:

Первые цифры в названии материала обозначают предел прочности соответствующего материала на раздир, выраженный в килограммах.

Стороны квадратов, составляющих хорошо различаемую на фотографиях и противодействующую разрыву и раздиру материала рипстоп-сетку материалов Kerlon 1800, Kerlon 1200 и Kerlon 1000, имеют длину около 3,8 миллиметров; сторона квадрата рипстоп-сетки материала Kerlon 600 имеет длину менее 1,5 миллиметра.

● На каждой из приведённых ниже 5 фотографий изображён фрагмент соответствующего материала размером приблизительно 12х5 миллиметров.

ВНИМАНИЕ: приведённые ниже данные о материалах Kerlon взяты из каталога фирмы Hilleberg the Tentmaker AB за 2017 год!



Kerlon 2000

Наиболее прочный из всех материалов, применяемых фирмой Хиллеберг при производстве внешних палаточных тентов. Предел прочности на раздир минимум 20 кг (измерение согласно норме ISO 13937-4); тип материала 70 D High Tenacity Nylon с двухсторонним и (в сумме) трёхслойным покрытием 100%-ным силиконом; вес материала 78 гр/м2; водонепроницаемость 5.500 мм согласно норме EN 20811 (ISO 811). Используется во внешних тентах групповых палаток Altai, Atlas и Stalon XL, входящих в "синюю категорию" палаток Hilleberg (см. предыдущий раздел).

Макрофотография: структура материала Kerlon 2000


Kerlon 1800

Предел прочности на раздир минимум 18 кг (измерение согласно норме ISO 13937-4); тип материала 40 D High Tenacity Ripstop Nylon 66 с двухсторонним и (в сумме) трёхслойным покрытием 100%-ным силиконом; вес материала 55 гр/м2; водонепроницаемость 5.500 мм согласно норме EN 20811 (ISO 811). Используется во внешних тентах всех палаток "чёрной категории" (см. предыдущий раздел).

Макрофотография: структура материала Kerlon 1800


Kerlon 1200

Предел прочности на раздир минимум 12 кг (измерение согласно норме ISO 13937-4); тип материала 30 D High Tenacity Ripstop Nylon 66 с двухсторонним и (в сумме) трёхслойным покрытием 100%-ным силиконом; вес материала 49 гр/м2; водонепроницаемость 5.000 мм согласно норме EN 20811 (ISO 811). Используется во внешних тентах всех палаток "красной категории" и некоторых палаток "синей категории" (см. предыдущий раздел).

Макрофотография: структура материала Kerlon 1200


Kerlon 1000

Предел прочности на раздир минимум 8 кг (измерение согласно норме ISO 13937-4); тип материала 20 D High Tenacity Ripstop Nylon 66 с двухсторонним и (в сумме) трёхслойным покрытием 100%-ным силиконом; вес материала 40 гр/м2; водонепроницаемость 5.000 мм согласно норме EN 20811 (ISO 811). Используется во внешних тентах всех палаток "жёлтой категории" (см. предыдущий раздел).

Макрофотография: структура материала Kerlon 1000


Kerlon 600 (больше не используется фирмой Хиллеберг)

Наиболее лёгкий - и, соответственно, наименее прочный - материал, когда-либо использованный фирмой Хиллеберг во внешних тентах палаток. Предел прочности на раздир минимум 6 кг (измерение согласно норме ISO 13937-4); тип материала 10 D High Tenacity Ripstop Nylon 66 с двухсторонним и (в сумме) трёхслойным покрытием 100%-ным силиконом; вес материала 26 гр/м2; водонепроницаемость 1.500 мм согласно норме EN 20811 (ISO 811).


Макрофотография: структура материала Kerlon 600


Материал Kerlon 600 использовался фирмой Хиллеберг только в одной модели палатки и только в течение 1 года. Этим материалом первоначально оснащался внешний тент палатки Hilleberg Enan (выпуск с 2015 года). Kerlon 600 также предполагалось использовать и во внешнем тенте палатки Hilleberg Niak (выпуск с 2016 года). Тем не менее, в 2016 году фирма Хиллеберг отказывается от дальнейшего использования материала Kerlon 600. С 2016 года внешние тенты палаток Hilleberg Enan и Hilleberg Niak изготовляются из более прочного материала Kerlon 1000.

На следующей макрофотографии приведено сравнение размеров Ripstop-сетки материалов Kerlon 1800 и Kerlon 600. Ширина клетки в рипстоп-сетке материала Kerlon 1800 составляет приблизительно 3,8 мм (данное значение можно условно принять за стандартный шаг рипстоп-сеток современных палаточных материалов). Ширина же клеток, образуемых рипстоп-сеткой материала Kerlon 600, составляет менее 1,5 мм. Существенно меньший шаг рипстоп-сетки в Kerlon 600, по сравнению с Kerlon 1800, объясняется очень низкой линейной плотностью Kerlon 600: 10d против 40d у Kerlon 1800 (более лёгкий, и, соответственно, менее прочный материал нуждается в более плотной рипстоп-сетке). На следующей фотографии также отчётливо видна разница в толщине нитей и конструкции различных типов рипстоп-сетки.


Сравнение материалов Kerlon 1800 (наверху) и Kerlon 600 (внизу)


На следующей фотографии: сравнение ширины шага рипстоп-сетки материала Kerlon 600 с толщинами головки стандартной спички и стандартной ручной швейной иглы. Толщина спичечной головки составляет около 3,2 мм, толщина швейной иглы в области её ушка - немногим менее 1 мм.


Сравнение ширины шага рипстоп-сетки материала Kerlon 600 с толщинами головки стандартной спички и стандартной ручной швейной иглы


Внимание: приведённые выше фотографии сделаны автором данной статьи с помощью обычного фотоаппарата, и служат только для иллюстрации различной плотности изображённых на них материалов. Внутри квадратов рипстоп-растра (отчётливо видная на фотографиях "усиливающая решётка", созданная из двух толстых параллельных прядей), находятся более тонкие пряди, каждая из которых имеет толщину около 150 μm и, в свою очередь, состоит из отдельных волокон, имеющих диаметр около 20 μm (что составляет примерно 1/4 толщины человеческого волоса). Такая структура объясняет высокую цену подобных материалов и их принадлежность к категории, именуемой Hi-End/Heavy Duty.



Палатка Hilleberg Staika: история, характеристики

К началу статьи

История производства палатки Hilleberg Staika

К началу статьи



Палатка Staika, название которой означает на саамском языке "высокий" или "заострённый", была первой палаткой фирмы Хиллеберг, имевшей полусферическую форму. В 1988 году фирма Хиллеберг начинает её разработку специально для пеше-водных туристов, нуждающихся в мобильном жилище, способном быть установленным в стеснённых условиях или же - без колышков - на валунах скандинавского побережья. Экземпляры прототипа этой палатки, прошедшие полевые испытания в шведской провинции Ямтланд в 1989 году, были переданы членам одной из экспедиций на Южный Полюс. В 1993 году, через пять лет после начала разработки модели Staika, эта модель палатки была добавлена в ассортимент фирмы Хиллеберг. В 2003 году изменена конструкция крепления дуг к внешнему тенту этой палатки: отныне эта конструкция содержит не только каналы (рукава), в которые просовываются дуги, но также и крючки-клипсы. Как и прочие палатки фирмы Хиллеберг, палатка Стаика, первоначально созданная для пеше-водных туристов, претерпевает интенсивную эволюцию, заключающуюся в регулярном (практически ежегодном) улучшении её конструкции, и в настоящее время активно используется не только в пеше-водном, но также и в горном, лыжном и велосипедном туризме, в полярных экспедициях и базовых лагерях.

По собственной классификации её производителя, палатка Стаика относится к так называемой "чёрной категории палаток Хиллеберг", то есть, к палаткам, предназначенным для использования круглогодично на любом рельефе и при любой погоде, и отличающимся от палаток других категорий более прочными материалом внешнего тента, колышками и штормовыми оттяжками, бóльшим диаметром дуг, бóльшим числом вентиляционных окон, и, в целом, бóльшим комфортом. Палатка Hilleberg Staika выпускается в 3 цветах: зелёном, коричневом ("песочном", "sand"), и красном. Изображение купленной нами зелёной палатки Хиллеберг Стаика присутствует на данной странице множество раз, поэтому "ради справедливости" мы приводим ниже изображения этой палатки в коричневом и красном вариантах:


Палатка Hilleberg Staika с коричневым (песочным) цветом внешнего тента

Палатка Hilleberg Staika с сигнальным цветом внешнего тента


Армейская модификация палатки Hilleberg Staika оснащена ветрозащитной/снегозащитной "юбкой". В стандартной версии палатки Hilleberg Staika защитная юбка отсутствует, однако, внешний тент палатки достигает поверхности почвы. Следующие 6 фотографий демонстрируют конструкцию соединения нижнего края внешнего тента палатки Хиллеберг Стаика с рукавом (карманом) её дуги, а также примеры контакта внешнего тента этой палатки с почвой в различные времена года на различных типах почвы. Внимание: во всех этих примерах палатка просто установлена на почву, без каких-либо дополнительных методов уплотнения места соприкосновения тента и почвы, например, присыпания листвы или снега к тенту:


Внешний тент палатки Hilleberg Staika достигает поверхности почвы (1)

Внешний тент палатки Hilleberg Staika достигает поверхности почвы (2)

Внешний тент палатки Hilleberg Staika достигает поверхности почвы (3)

Внешний тент палатки Hilleberg Staika достигает поверхности почвы (4)

Внешний тент палатки Hilleberg Staika достигает поверхности почвы (5)

Внешний тент палатки Hilleberg Staika достигает поверхности почвы (6)


Вес всей необходимой в походе комплектации палатки Hilleberg Staika (внутренний тент + внешний тент + дуги и их ремонтный набор + полный комплект колышков и штормовых оттяжек) составляет 3,8 кг. Чтобы ответить на вопрос о том, не является ли эта палатка тяжёлой, нам придётся вспомнить один из принципов её производителя ("Вес палатки является элементом, связывающим в единое целое абсолютно все критерии, предъявляемые к палатке в процессе её создания"), внимательнее присмотреться к этой палатке, и более обстоятельно ознакомиться с её устройством. Забегая вперёд, сообщим, что уже первый (зимний) сезон использования данной палатки заставил несколько человек, принимавших участие в её тестировании, прийти к следующему заключению: "Учитывая качество материалов и конструктивные особенности палатки Hilleberg Staika (в частности, её объём и характеристики её каркаса), а также тот факт, что в процессе теста эта палатка зарекомендовала себя как надёжное мобильное убежище, способное быть успешно использованным в зимних и штормовых условиях, эту палатку можно считать достаточно лёгкой". Нельзя не упомянуть и предельно короткую характеристику палатки Хиллеберг Стаика, данную одним из участников теста этой палатки: "Ультралёгкая переносная крепость".

Технические характеристики палатки Hilleberg Staika

К началу статьи



Тип (форма) палатки: полностью свободностоящая полусфера (при безветрии палатка может быть использована по назначению без колышков, оттяжек, и какой-либо фиксации тента её тамбуров).



Категория палатки согласно классификации производителя: чёрная категория (Black label), к которой относятся наиболее прочные и комфортабельные палатки, производимые фирмой Хиллеберг, предназначенные для использования в любое время года и при любых погодных условиях, также в экспедициях.



Количество мест: 2



Количество входов (тамбуров): 2 (2)



Схема расположения тамбуров: поперечная (оба пользователя палатки имеют свой "собственный" тамбур сбоку от себя).



Вентиляционная система: два вентиляционных окна, имеющих форму равностороннего треугольника со стороной приблизительно 45 сантиметров, и расположенных в самом верху внешнего тента симметрично его центру. Многоступенчатая регулировка вентиляции как снаружи, так и изнутри палатки, также посредством антимоскитных сеток большого размера.



Схема расположения и размеры антимоскитных сеток: антимоскитные сетки находятся на обеих длинных (продольных) стенках внутренней палатки, и занимают половину этих стенок; пространство, занимаемое антимоскитными сетками, может быть частично или полностью закрыто вторым тканевым слоем. Антимоскитные сетки на молниях (открываются).



ВЕС ПАЛАТКИ, УКАЗАННЫЙ ПРОИЗВОДИТЕЛЕМ:



Вес нетто: 3,4 кг. (вес основной комплектации палатки: внешний тент + внутренняя палатка + дуги). Указывая в технических характеристиках палатки её "нетто-вес", производитель не включает в него вес колышков и штормовых оттяжек, поскольку исходит из того, что палатка обладает полностью свободностоящей конструкцией.



Вес брутто: 4,0 кг. (вес полной "магазинной" комплектации палатки: внешний тент + внутренняя палатка + 3 дуги + штормовые оттяжки + 16 колышков + инструкция по пользованию + ремонтный набор для дуг + упаковочные мешки для палатки, дуг и колышков).



РЕАЛЬНЫЙ ВЕС ПАЛАТКИ:



Реальный "нетто-вес" палатки соответствует заявленному производителем (3,4 кг). Полный вес палатки ("брутто-вес") составил 3885 граммов и распределялся следующим образом:



100 г

- упаковочный мешок палатки

1557 г

- внешний тент, включая штормовые оттяжки и "зонтик" (защитный тент вентиляционных окон)

1122 г

- внутренняя палатка

216 г

- полный набор колышков (16 шт), включая его упаковочный мешок

822 г

- набор дуг (3 шт), включая его упаковочный мешок

46 г

- ремонтный набор для дуг (его упаковочный мешок интегрирован в мешок для дуг)

22 г

- инструкция по пользованию палаткой

---------

-----------------------------------------------------------------------------------

3885 г

 - общий вес полного "магазинного" комплекта палатки Hilleberg Staika



Результат контрольного взвешивания багажными весами всех вышеперечисленных компонентов палатки Хиллеберг Стаика в одном "пакете" (магазинная упаковка):



Общий вес полного "магазинного" комплекта палатки Hilleberg Staika


Дуги (количество, материал/марка, длина, диаметр, количество сегментов в одной дуге): 3; алюминий/DAC Featherlite NSL; 387 см; 10,25 мм; 10 сегментов в одной дуге.



Ремонтный набор дуг: инструкция по ремонту дуг, соединительная втулка длиной 15 см, дополнительный сегмент дуги длиной 43,5 см.



Схема расположения дуг по отношению к палатке: "экзоскелет" (дуги расположены снаружи); однократное перекрещивание дуг в самой верхней точке палатки. Соединение дуг и внешнего тента осуществляется посредством расположенных у края тента коротких каналов (рукавов), а также крючков-клипс.



Соединение внешнего тента и внутренней палатки: разъёмное (внешний тент и внутренняя палатка могут быть использованы раздельно).



Размеры установочной площади палатки: площадь, занимаемая установленной и натянутой палаткой, имеет форму правильного шестиугольника со стороной 1,5 метра. Соответственно, минимальное необходимое для установки палатки пространство имеет форму круга, диаметр которого составляет 3 метра.



РАЗМЕРЫ ПАЛАТКИ, УКАЗАННЫЕ ПРОИЗВОДИТЕЛЕМ:



Размеры пола внутренней палатки: 140х230 см.



Внимание: среди всех двухместных палаток, выпускаемых фирмой Hilleberg на момент публикации данной статьи, палатка Hilleberg Staika была единственной палаткой, днище которой имело ровную прямоугольную форму без каких-либо сужений.



Высота внутренней палатки: 110 см.



Максимальная глубина тамбуров палатки: 80 см.



РЕАЛЬНЫЕ РАЗМЕРЫ ПАЛАТКИ:


Реальные размеры палатки Хиллеберг Стаика | Hilleberg Staika


Площадь пола внутренней палатки: 3,2 м2



Суммарная площадь тамбуров: 2 х 0,9 м2 = 1,8 м2 (соответствует примерно 56% площади пола внутренней палатки).



Колышки (количество, материал, форма): 16 штук; упрочнённый алюминиевый сплав; Y-образный профиль (подробности см. ниже, в разделе "Комплектация палатки Hilleberg Staika: колышки").



МАТЕРИАЛЫ ПАЛАТКИ:



Материал внешнего тента палатки Hilleberg Staika: Kerlon 1800 (нейлон Ripstop 40d; двухстороннее троекратное покрытие 100%-м силиконом: 2 слоя с наружной стороны, один слой - с внутренней); вес материала: 60 гр/м2; предел прочности на разрыв: минимум 60 кг. (измерение согласно норме ISO 1421); предел прочности на раздир: минимум 18 кг. (измерение согласно норме ISO 13937-4); водонепроницаемость: 3.000 мм. согласно норме EN 20811 (ISO 811); устойчивость окраски к ультрафиолетовому излучению: "хорошая" (пятая степень из восьми согласно норме ISO 105-B02).



Материал каналов (рукавов), в которые вводятся дуги палатки Hilleberg Staika: нейлон Ripstop 100d с покрытием из полиуретана.



Материал внутреннего тента палатки Hilleberg Staika: нейлон Ripstop 40d; обработка: фторполимерное покрытие Durable Water Repellent (DWR; повышение водоотталкивающих свойств ткани при сохранении её способности пропускать воздух); вес материала: 43 гр/м2; предел прочности на разрыв минимум 35 кг (измерение согласно норме ISO 1421).



Материал дна палатки Hilleberg Staika: нейлон 70d; троекратное покрытие полиуретаном; вес материала: 100 гр/м2; водонепроницаемость: 10.000 мм. согласно норме EN 20811 (ISO 811); предел прочности на разрыв минимум 40 кг (измерение согласно норме ISO 1421).

Комплектация палатки Hilleberg Staika

К началу статьи



В данном разделе приводится описание аксессуаров, входящих в комплектацию палатки Hilleberg Staika. За исключением инструкции по пользованию, все эти аксессуары оснащены собственными упаковочными мешками, изготовленными из того же материала, что и внешний тент палатки (нейлон с силиконовым покрытием). Палатка Hilleberg Staika выходит с завода с уже прикреплёнными к внешнему тенту штормовыми оттяжками и внутренней палаткой (клеванты внутренней палатки вставлены в кольца внешнего тента). Помимо внутренней палатки, внешнего тента, и защитного тента вентиляционных отверстий, в комплект палатки Hilleberg Staika входят следующие аксессуары:

1. Упаковочный мешок
2. Дуги (стойки) и их ремонтный набор
3. Набор палаточных колышков
4. Штормовые оттяжки
5. Инструкция по пользованию

Комплектация палатки Hilleberg Staika (1): упаковочный мешок

К началу статьи



На фотографии, приведённой ниже, изображена упаковка палатки Hilleberg Staika в том виде, в котором мы получили её в магазине; для ориентации в размерах, на фотографии также изображена линейка длиной 30 сантиметров. Все аксессуары палатки, за исключением инструкции по пользованию (она была подвешена на шнурок упаковочного мешка; см. фотографию), находились внутри упаковочного мешка. Чёрная лямка с логотипом производителя, проходящая по длинной стороне упаковочного мешка, служит ручкой для переноски этого мешка.


Магазинная упаковка палатки Хиллеберг Стаика (Hilleberg Staika)


Упаковочный мешок с находящимися внутри него палаткой и её аксессуарами имеет размеры 53х23 см. Данное обстоятельство может смутить пользователя палатки, если он не ознакомится с информацией об упаковочных мешках, которую производитель палатки приводит на своём сайте в разделе "Вопросы и ответы": "Упаковочные мешки производимых нами палаток имеют просторный покрой. Соответственно, размеры палаток в упакованном виде превышает те размеры, которые можно получить, используя упаковочные мешки минимального размера. Конечно же, наши упаковочные мешки могут быть подвергнуты компрессии, но мы не предлагаем компрессионных мешков в качестве дополнительного аксессуара. Сильная компрессия может вывести из строя тенты палатки и/или молнии этих тентов. С целью упростить размещение упакованной в мешок палатки в рюкзаке,  Вы можете уменьшить размеры этого мешка, вынув из него дуги и колышки палатки".

Забегая вперёд, сообщим, что в походах мы использовали более узкий и более лёгкий упаковочный мешок от другой палатки, что позволило не только уменьшить размеры палатки в упакованном виде, но также незначительно снизить вес (вес упаковочного мешка палатки Hilleberg Staika составляет 100 граммов; вес использованного нами упаковочного мешка - 60 граммов). В походах мы также распределяли комплектующие части палатки по разным рюкзакам (в одном рюкзаке палатка, в другом - её дуги и колышки), что значительно уменьшало объём, занимаемый палаткой (возможность производить компрессию упаковочного мешка). При хранении палатки, мы располагаем в её "штатном" упаковочном мешке только внешний тент и внутреннюю палатку; дуги и колышки палатки хранятся отдельно.

Комплектация палатки Hilleberg Staika (2): дуги и их ремонтный набор

К началу статьи



Три алюминиевые дуги (стойки), входящие в комплект палатки Hilleberg Staika, имеют марку DAC Featherlite NSL; концы их конечных сегментов закрыты скруглёнными заглушками. Каждая дуга имеет длину 387 см. и 10 сегментов, диаметр которых составляет 10,25 мм. (на момент написания данной статьи наибольший диаметр дуг, изготовляемых по технологии Featherlite NSL). Схема расположения дуг палатки Хиллеберг Стаика приведена на следующей картинке (дуги обозначены красным цветом):


Схема расположения дуг палатки Хиллеберг Стаика (Hilleberg Staika)


Длина одной секции дуги равна приблизительно 43,5 см; вес одной дуги составляет 268 граммов; общий вес полного комплекта дуг, включая его упаковочный мешок, равен 822 граммам. В виде отдельного листка-вкладыша к инструкции по пользованию палаткой (описание инструкции см. ниже) приложено следующее напоминание, касающееся дуг палатки: "Эти дуги лучшие из тех, что есть на рынке, но всё же они изготовлены из лёгкого алюминиевого сплава, что требует бережного обращения с ними. Ни в коем случае не собирайте дуги палатки, энергично встряхивая их - при ударе друг о друга, секции дуг могут получить трещины или другие повреждения. Собирая дуги, следите за тем, чтобы их секции надёжно входили друг в друга; при установке палатки не допускайте вытягивания одной секции из другой, поскольку образование пустых промежутков между секциями может привести к поломке дуг".


Комплект дуг, прилагаемый к палатке Хиллеберг Стаика (Hilleberg Staika)


На момент написания данной статьи (апрель 2013 года), дуги марки Featherlite NSL (NSL = "new sleeve") являлись самой последней разработкой южно-корейской фирмы Dongah Aluminum Corporation (сокр. DAC), и отличались от прочих дуг, выпускаемых этой фирмой, более высокой жёсткостью и упругостью. Технология "Featherlite NSL" характеризуется сочетанием большой прочности дуг с малой толщиной их стенок, а также возможностью соединять дуги различных диаметров, не прибегая к помощи дополнительных соединительных элементов. Высокая устойчивость дуг марки Featherlite NSL по отношению к нагрузкам во многом обязана двум факторам: диаметру соединительных втулок, почти равному диаметру отдельных сегментов дуг, и расширенным конечным частям этих сегментов. Технология Featherlite NSL объединяет в себе две ранее разработанные фирмой DAC технологии: "Pressfit" и "Featherlite". Технология "Pressfit" (англ. "посадка с натягом"; внедрена в 1996 году) устраняла одну из самых распространённых причин выхода из строя палаточных дуг, и заключалась в расширении одного конца соединительной втулки и производимом с большой нагрузкой вдавливании этой втулки в сегмент дуги. Благодаря эластичности своего материала (упрочнённый алюминиевый сплав), сегмент дуги практически намертво охватывал введённую в него соединительную втулку. Разработка технологии "Featherlite" (англ. "лёгкий как перо"; внедрена в 1997 году) позволила создать палаточные дуги, имеющие, по сравнению с дугами, изготовленными по другим технологиям, наилучшее соотношение прочности и веса. Палаточная дуга, изготовленная по технологии "Featherlite", приблизительно на 15% легче традиционной алюминиевой дуги, имеющей ту же прочность. В отличие от более ранних технологий изготовления соединительных элементов палаточных дуг, технология "Featherlite" предусматривала не вклеивание соединительных втулок в сегменты дуг, а экструзию концевых частей этих сегментов, то есть, изменение их диаметра путём продавливания через формующее отверстие. Таким образом, система "Featherlite" стала наиболее лёгкой системой соединения сегментов палаточных дуг. Несмотря на это, внедрение в 2004 году технологии "Featherlite NSL" ознаменовало возврат фирмы DAC к производству дуг, сегменты которых соединялись с помощью запрессованных в них втулок. Сам производитель, однако, воздержался от комментария, касающегося причины этого возврата.


Маркировка дуг палатки Хиллеберг Стаика (Hilleberg Staika)


Алюминиевые дуги марки Featherlite NSL являются анодированными, то есть, покрыты оксидной защитной плёнкой, предотвращающей окисление алюминия, обеспечивающей лучшую защиту дуг от воздействия природных факторов и коррозии, и облегчающей введение дуг в фиксирующие их каналы (рукава) палатки. Анодированный алюминий также не оставляет следов на руках и не примерзает к ним на морозе. Маркировка "GREEN" (англ. "зелёный"), нанесённая на поверхность дуг марки Featherlite NSL (см. приведённую выше фотографию) означает применение технологии "Green Anodizing" в процессе анодирования алюминия - то есть, улучшенные экологические характеристики процесса анодирования за счёт исключения из этого процесса фосфорной и азотной кислот, а также использование рециркуляции воды с целью сокращения её расхода в процессе анодирования.

Фотография, приведённая ниже, демонстрирует конструкцию соединения двух смежных сегментов дуги марки DAC Featherlite NSL: за счёт переменного диаметра обоих сегментов (расширение сегментов в их конечной части) и запрессованной в один из сегментов соединительной втулки, торец которой усилен кольцевой вставкой, поверхность дуги на стыке двух её сегментов остаётся гладкой.


Соединение сегментов дуг палатки Хиллеберг Стаика (Hilleberg Staika)


Производитель палатки Хиллеберг Стаика подходит к проблеме ремонта дуг достаточно серьёзно (см. следующие 2 фотографии: ремонтный набор дуг палатки Хиллеберг Стаика в упакованном и раскрытом виде). В отличие от многих других производителей палаток, он комплектует прилагаемый к палатке ремонтный набор дуг не только ремонтной гильзой (длина 15 см, вес 15 граммов) и инструкцией по ремонту дуг палатки, но также и дополнительным сегментом дуги (длина 43,5 см). Общий вес ремонтного набора составляет 46 граммов. Ремонтный набор располагается в узком кармане, вшитом во внутреннюю стенку упаковочного мешка дуг палатки, и имеющем клапан, предотвращающий выпадение этого набора даже при сильном встряхивании упаковочного мешка.


Ремонтный набор для дуг палатки Хиллеберг Стаика (Hilleberg Staika) в упакованном виде

Ремонтный набор для дуг палатки Хиллеберг Стаика (Hilleberg Staika) в раскрытом виде

Комплектация палатки Hilleberg Staika (3): колышки

К началу статьи


Комплект колышков, прилагаемый к палатке Хиллеберг Стаика (Hilleberg Staika)


Количество прилагаемых к палатке Хиллеберг Стаика колышков (16 штук) соответствует общему числу точек фиксации этой палатки, включая точки фиксации штормовых растяжек. Колышки изготовлены из упрочнённого алюминиевого сплава (поверхность анодирована), имеют длину 18 см, ширину 1,3 см, и Y-образный профиль. Вес одного колышка вместе с его лямкой составляет 13 граммов; полный набор колышков (16 шт.), включая его упаковочный мешок, весит 216 граммов. На фотографии, приведённой выше, можно видеть полный комплект этих колышков вместе с прилагаемым к нему упаковочным мешком; на вставке в фотографию изображён крупным планом один из колышков, сфотографированный с его торца. Каждый колышек снабжён лямкой (длина 8,5 см), упрощающей вытягивание колышка из почвы. Почти все производимые фирмой Хиллеберг палаточные колышки имеют золотистый цвет, что позволяет им контрастно выделяться на фоне травы, камней и снега. Схема расположения колышков палатки Хиллеберг Стаика приведена на картинке, данной ниже. Красным цветом на ней маркированы колышки, фиксирующие край внешнего тента палатки у земли (10 штук); синим цветом - колышки, фиксирующие штормовые оттяжки (6 штук):


Схема расположения колышков палатки Хиллеберг Стаика | Hilleberg Staika

Комплектация палатки Hilleberg Staika (4): штормовые оттяжки

К началу статьи

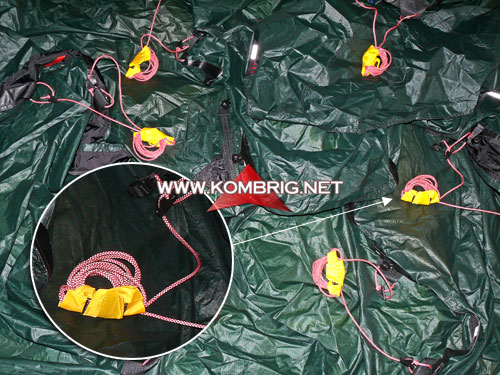

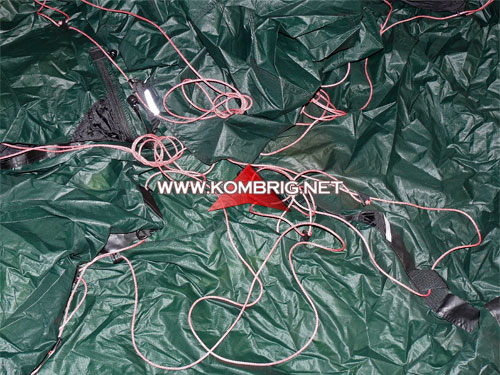

Штормовые оттяжки, производимые фирмой Хиллеберг, изготовляются из материала, зарегистрированного под маркой Spectra и представляющего собой продольное переплетение 2 типов волокон: полиэстера и  жидкокристаллического полимера "вектран" (vectran), производимого японской компанией Kuraray Co., Ltd. (см. фотографию, приведённую ниже). Вектран обладает высокой водонепроницаемостью и термостойкостью, очень большой прочностью, малым растяжением, повышенной устойчивостью к ультрафиолетовому излучению, и используется чаще всего в качестве усиливающего волокна в канатах, кабелях, парусах, шинах профессиональных велосипедов и струнах теннисных ракеток. Известность этому материалу принесло также его использование в космических скафандрах Национального Управления по Воздухоплаванию и Исследованию Космического Пространства (NASA) и в подушках для смягчения ударов при посадках исследовательских аппаратов на поверхность Марса.

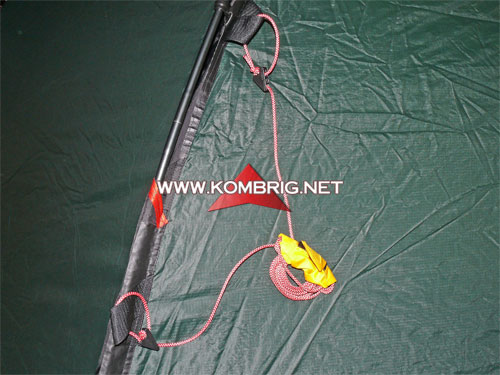

В комплект палатки Хиллеберг Стаика входят 6 штормовых оттяжек красно-белого цвета, присоединяемых к её внешнему тенту; это число соответствует количеству концов дуг палатки (3х2). Штормовые оттяжки палаток Хиллеберг не являются в полном смысле слова "светоотражающими", однако, наличие у этих оттяжек блестящей поверхности и волокон белого цвета способствует лучшему распознаванию их в темноте.


Штормовая оттяжка  палатки Хиллеберг Стаика (Hilleberg Staika)


Присоединение оттяжек к тентам палаток Хиллеберг осуществляется перед выпуском этих палаток с завода (что, однако, не исключает возможности снять оттяжки при необходимости). Штормовые оттяжки, находящиеся в комплекте палатки Хиллеберг Стаика, являются наиболее толстыми оттяжками, производимыми фирмой Хиллеберг (толщина 3 мм). Одна ветвь такой оттяжки имеет прочность на разрыв 80 кг; 25 метров этой оттяжки весят 110 граммов. На каждую штормовую оттяжку палатки Хиллеберг Стаика приходятся два фиксатора длины, изготовленных из морозостойкого полиамида. Эти фиксаторы имеют простую конструкцию и достаточно большие размеры, что позволяет изменять длину штормовых оттяжек, не снимая перчатки с рук:



Фиксатор длины штормовой оттяжки палатки Хиллеберг Стаика (Hilleberg Staika)

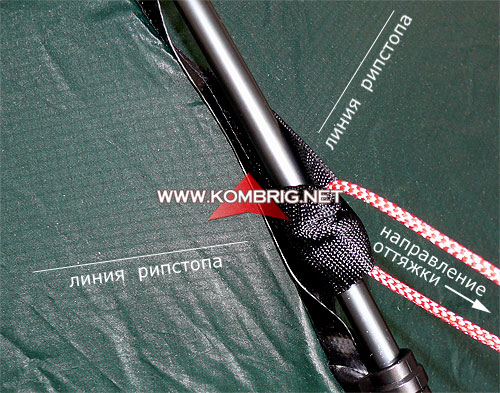

Для лучшего распределения нагрузки на палатку, штормовые оттяжки палатки Хиллеберг Стаика являются двойными, то есть, крепятся к широким петлям, вшитым во внешний тент в двух разных его местах. Нижняя точка крепления находится на расстоянии 50 сантиметров от земли, то есть, примерно в 15 сантиметрах ниже начала рукава дуги; верхняя точка крепления расположена на 40 сантиметров выше. Расположение точек крепления штормовых оттяжек к тенту палатки Хиллеберг Стаика иллюстрируют следующие две фотографии. Видимая на первой фотографии синяя полоса служит цветовой маркировке входа в канал (рукав), в который засовывается дуга палатки.



Крепление штормовой оттяжки палатки Хиллеберг Стаика (Hilleberg Staika) к внешнему тенту



Установка максимально возможной длины штормовой оттяжки увеличивает угол между этой оттяжкой и палаткой, то есть, способствует сближению направления продольной оси этой оттяжки с направлением ветра, а также позволяет полностью использовать способность оттяжки растягиваться и, тем самым, эффективнее амортизировать нагрузку, оказываемую ветром на тент и каркас палатки. При установке максимально возможной длины штатной оттяжки палатки Хиллеберг Стаика, удаление фиксирующего эту оттяжку колышка от конца соответствующей палаточной дуги составляет приблизительно 135 см.

Внимание:

Учитывая общее правило использования штормовых оттяжек палатки (расположение оттяжек вдоль линии, направленной в центр палатки) и то обстоятельство, что дуги палатки Хиллеберг Стаика проходят вдоль диагональной линии, идущей через центр внешнего тента, штормовые оттяжки этой палатки должны натягиваться вдоль линий, задаваемых соответствующими дугами (см. следующую фотографию). Угол между оттяжками и палаткой может быть при необходимости изменён в зависимости от ситуации (например, при неравномерной нагрузке на палатку).

Наружное ("экзоскелетное") расположение дуг по отношению к внешнему тенту, и наличие клипсовой системы присоединения внешнего тента к дугам, позволяют при очень сильном ветре быстро улучшать устойчивость палатки Хиллеберг Стаика с помощью дополнительных (к штатным) штормовых оттяжек - а именно, обматывая концы этих оттяжек непосредственно вокруг дуг палатки. В случае с геодезическими палатками, имеющими экзоскелетное расположение дуг и клипсовую фиксацию внешнего тента к дугам, в аналогичной ситуации было бы целесообразным обматывать концы дополнительных оттяжек вокруг точек пересечения дуг.

На следующей фотографии (палатка Hilleberg Staika на снегу) почти все штормовые оттяжки выпущены на полную длину. Однако, расстояние между фиксирующими оттяжки колышками и концами соответствующих дуг превышает 135 см, так как для фиксации оттяжек использованы зимние (снеговые) колышки, имеющие свои собственные оттяжки длиной около 50 сантиметров. В данном случае, снеговые колышки использованы стандартным способом, то есть, расположены в снегу в горизонтальном положении на глубине около 30 см (Т-образный якорь). Штатные штормовые оттяжки палатки соединяются с оттяжками колышков посредством небольших пластмассовых карабинов (хорошо распознаются на приведённой ниже фотографии). О снеговых колышках, выпускаемых шведской фирмой Hilleberg, см. ниже в разделе "Дополнительные аксессуары палатки Hilleberg Staika: снеговые/песочные колышки".



Правильное использование штормовых оттяжек палатки Хиллеберг Стаика (Hilleberg Staika)



Следующими 4 фотографиями мы иллюстрируем один из аспектов использования штатных штормовых оттяжек палатки Хиллеберг Стаика, а именно, некоторые варианты крепления этих оттяжек к внешнему тенту палатки. Поскольку у палатки Хиллеберг Стаика нижние точки крепления штормовых оттяжек расположены в том месте, где дуги палатки полностью закрыты специальными "рукавами", речь пойдёт исключительно о верхней точке крепления оттяжек. Само собой разумеется, все иллюстрированные ниже варианты крепления штормовых оттяжек обусловлены исключительно той схемой крепления тента к дугам, которая используется в палатке Хиллеберг Стаика. Эта схема заключается в "экзоскелетном", то есть, наружном, расположении дуг палатки по отношению к её внешнему тенту, и креплении дуг к внешнему тенту посредством коротких каналов (рукавов) и крючков-клипс.

На фотографии 1 изображён стандартный вариант соединения штормовой оттяжки с палаткой, то есть, тот вариант, который будет достаточным в большинстве ветровых условий. При данном варианте взаимодействию оттяжки и каркаса палатки служат крючки-клипсы и малое удаление этих крючков от петли для крепления оттяжки. Мы исходим, однако, из предположения, что этот вариант вряд ли будет практичен в условиях очень сильного и часто меняющего своё направление порывистого ветра, так как ожидаем сравнительно ограниченную компенсацию оттяжкой тех усилий, которые возникают в элементах каркаса палатки при их энергичном разнонаправленном раскачивании сильными порывами ветра.


Палатка Хиллеберг Стаика (Hilleberg Staika): наиболее "слабый" вариант крепления штормовой оттяжки к палатке


Более активное взаимодействие штормовой оттяжки и каркаса палатки мы ожидаем в том случае, когда дуга не только соединена с тентом посредством крючков-клипс, но и продета в петлю, к которой крепится штормовая оттяжка (см. фотографию 2).


Палатка Хиллеберг Стаика (Hilleberg Staika): более эффективный способ крепления штормовой оттяжки к палатке


Внимание: одновременное надевание на дуги крючков-клипс и петель, служащих креплению штормовых оттяжек (см. предыдущую фотографию), не упоминается в информационных материалах, публикуемых производителем рассматриваемой палатки. Поэтому не следует удивляться, что данная акция не всегда возможна: в некоторых случаях крючки-клипсы интегрированы в те самые места внешнего тента, в которые вшиты петли для крепления штормовых оттяжек (см. фотографию 3). Напомним, что стандартным (то есть, установленным производителем) методом соединения штормовых оттяжек и тента палатки Хиллеберг Стаика является тот, который изображён на фотографии 1. Метод, иллюстрированный фотографией 2, потребует от пользователя палатки дополнительной осторожности в момент сгибания дуг при их введении одновременно в рукава и петли оттяжек.



Палатка Хиллеберг Стаика (Hilleberg Staika): крепление штормовой оттяжки к тенту палатки



Наилучшую фиксацию каркаса и тента палатки в условиях очень сильного ветра мы ожидаем при одновременном надевании на дуги крючков-клипс и петель, служащих креплению штормовых оттяжек, в комбинации с дополнительным оборачиванием оттяжки вокруг дуги. Изображённая на фотографии 4 штормовая оттяжка дополнительно 2 раза обёрнута вокруг дуги. Обратим внимание читателя на следующие два обстоятельства: 1) производитель рассматриваемой палатки сам указывает на возможность укреплять эту палатку при сильном ветре дополнительным оборачиванием оттяжек вокруг дуг; 2) оттяжку можно намотать и прямо на дугу, не пропуская её предварительно сквозь петлю. На фотографии 4 изображена всего лишь попытка максимально обезопаситься на случай очень сильного ветра; при этом, однако, автор данной статьи не берётся гарантировать, что данная попытка обеспечит наиболее эффективную защиту каркаса и тента палатки от повреждений при сильном ветре.


Палатка Хиллеберг Стаика (Hilleberg Staika): оборачивание штормовой оттяжки вокруг дуги палатки

Комплектация палатки Hilleberg Staika (5): инструкция по пользованию

К началу статьи


Инструкция по пользованию палаткой Хиллеберг Стаика (Hilleberg Staika)

Инструкция по пользованию палаткой Hilleberg Staika представляет собой 18-страничную брошюру размером 10х15 см. Инструкция состоит из 3 частей, соответствующих различным языкам (шведский, английский, немецкий); каждая из этих частей содержит 11 иллюстраций и следующие 9 разделов: Выбор места под палатку Установка палатки Фиксация палатки колышками Фиксация палатки в снегу или в сухом рассыпчатом песке Использование штормовых оттяжек Устройство вентиляционной системы палатки Разборка палатки и её упаковка Сушка палатки и уход за палаткой Раздельное использование внешнего тента и внутренней палатки.

Дополнительные аксессуары палатки Hilleberg Staika

К началу статьи



Учитывая предполагаемые условия использования нашей палатки (см. в статье "Выбор палатки"), из дополнительных аксессуаров нам могли бы понадобиться футпринт, специальные колышки, с помощью которых палатка могла бы быть надёжно установлена на снегу и песке, а также дополнительные фиксаторы её дуг на случай использования внутренней палатки отдельно от внешнего тента (внимание: фиксаторы дуг палатки Хиллеберг Стаика интегрированы в её внешний тент). Поскольку в данной статье обсуждается конкретная модель палатки, выберем эти аксессуары из ассортимента, предлагаемого её производителем. Рассматриваемые в данном разделе дополнительные аксессуары не входят в комплект палатки Hilleberg Staika, а приобретаются за дополнительную плату.

Футпринт (подкладка под палатку)

К началу статьи



Футпринт, выпускаемый фирмой Хиллеберг специально для палатки Стаика, изготовлен из того же материала, что и дно этой палатки (нейлон 70d; троекратное покрытие полиуретаном). В упакованном виде (см. следующую фотографию), этот футпринт имеет размеры 25х12х4 см; его вес составляет 440 граммов (вместе с упаковочным мешком 455 граммов). Для ориентации в размерах, на приведённой ниже фотографии изображена также пачка сигарет стандартного размера. На фотографии приведена также схема палатки Hilleberg Staika, для которой предназначен данный футпринт; пространство под палаткой, покрываемое футпринтом, маркировано красным цветом. Напомним, что необходимое для установки палатки пространство имеет форму круга, диаметр которого составляет 3,0 метра.


Футпринт палатки Хиллеберг Стаика (Hilleberg Staika) в упакованном виде


Футпринт палатки Хиллеберг Стаика соединяется с её внешним тентом посредством шести оттяжек, оснащённых клевантами (см. следующую фотографию). Подобная схема позволяет при необходимости не отделять футпринт от палатки, и, соответственно, устанавливать внешний тент, внутреннюю палатку и футпринт одновременно. На второй фотографии можно видеть палатку Хиллеберг Стаика без внутренней палатки, но с прикреплённым футпринтом.

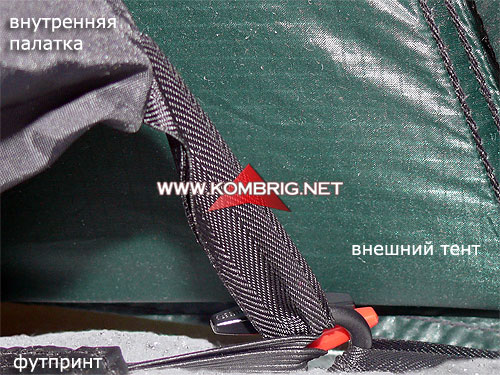

Клеванты футпринта  палатки Хиллеберг Стаика (Hilleberg Staika)

Палатка Хиллеберг Стаика (Hilleberg Staika) с футпринтом, но без внутренней палатки


Обратим внимание читателя на наличие достаточно большого зазора между краями футпринта и внешнего тента палатки Hilleberg Staika, даже несмотря на то обстоятельство, что внешний тент этой палатки доходит вплотную до земли (см. следующие две фотографии). Главным правилом использования палаточного футпринта является следующее: при дожде футпринт ни в коем случае не должен высовываться из-под внешнего тента палатки. Благодаря своей водонепроницаемости, высовывающийся из-под внешнего тента палатки футпринт выступает во время дождя в роли накопителя воды и средства, транспортирующего накопленную воду под палатку. В идеальном случае футпринт вообще не должен высовываться из-под дна внутренней палатки, поскольку попавший на внутреннюю палатку конденсат может стечь в пространство между её дном и футпринтом.


Шведская палатка Hilleberg Staika: зазор между футпринтом и внешним тентом палатки (1)

Шведская палатка Hilleberg Staika: зазор между футпринтом и внешним тентом палатки (2)

Крепление футпринта к внешнему тенту палатки Хиллеберг Стаика (Hilleberg Staika)


Как мы видим на предыдущей фотографии, клеванты футпринта и нижних углов внутренней палатки вставляются в одно и то же кольцо внешнего тента. В отличие от клевантов внутренней палатки, клеванты футпринта окрашены в сигнальный красный цвет - таким образом, при снятии футпринта сложно перепутать клеванты футпринта и внутренней палатки и ошибочно отсоединить внутреннюю палатку от внешнего тента.



Футпринт палатки Стаика имеет форму правильного шестиугольника, и закрывает не только почву под дном палатки, но также и почву внутри её тамбуров. Клеванты четырёх оттяжек футпринта вводятся в те же самые кольца внешнего тента, в которые вставляются клеванты нижних угловых оттяжек внутренней палатки (крупное изображение одной из таких точек можно видеть на предыдущей фотографии); две оставшиеся оттяжки футпринта соединяются с "передними" ("центральными") дугами тамбуров. На схеме, приведённой ниже, серым цветом обозначено пространство, закрываемое внешним тентом палатки Хиллеберг Стаика (установочная площадь палатки); красным цветом - пространство, закрываемое футпринтом:


Схема крепления футпринта палатки Хиллеберг Стаика к её внешнему тенту

Снеговые/песочные колышки

К началу статьи



В качестве дополнительного аксессуара своих палаток, фирма Хиллеберг выпускает набор палаточных колышков, предназначенных для использования в снегу или в песке (снеговые/песочные колышки). В этот набор входят 6 колышков, оснащённых двойными оттяжками (лямками) длиной около 50 см. и пластмассовыми карабинами, служащими соединению лямок колышков с оттяжками палатки. Длина колышков: 31 см; ширина: 36 мм; профиль: полукруглый (U-образный); материал: упрочнённый анодированный алюминиевый сплав. Материал оттяжек (лямок): комбинация полиэстера и вектрана (см. выше, в разделе "Комплектация палатки Hilleberg Staika: штормовые оттяжки"); материал карабинов: пластмасса. Вместе с оттяжкой (лямкой) и карабином, один снеговой/песочный колышек фирмы Хиллеберг весит 57 граммов; полный набор этих колышков (6 штук) вместе с прилагаемым к нему упаковочным мешком весит 364 грамма.

Данные снеговые (песочные) колышки могут быть использованы как традиционным методом (вбивание колышков в грунт под углом 45 градусов), так и в качестве Т-якорей (наиболее эффективный метод фиксации палатки на снегу или песке; см. ниже, "Т-образный якорь или "deadman"). Помимо центрального отверстия диаметром 5 мм. (служит для крепления оттяжек в случае использования колышков в горизонтальном положении), с шагом в 3 сантиметра в колышках просверлены 5 отверстий диаметром 10 мм, служащих в основном снижению веса (при низких температурах в зимнее время эти отверстия служат также увеличению прочности фиксации колышков за счёт дополнительного, "сквозного" промерзания снега). Полный набор снеговых/песочных колышков, выпускаемых фирмой Хиллеберг, изображён на приведённой ниже фотографии; для ориентации в размерах, на этой фотографии изображена также линейка длиной 30 сантиметров.


Снеговые палаточные колышки, предлагаемые шведской фирмой Hilleberg the Tentmaker в качестве дополнительного аксессуара


Т-образный якорь или "deadman":

Предмет, горизонтально закопанный в снег, землю или песок, уже в давние времена использовался в качестве "якоря", надёжно удерживающего привязанную к нему верёвку. Подобный "якорь", в наше время чаще всего называемый "deadman" или "deadman anchor" (англ. "мертвец", "покойник"; название связано с необходимостью закапывать предметы), иногда используется для закрепления верёвки в альпинизме - например, при страховке на крутом снежном склоне или страховке сорвавшегося в ледниковую трещину человека во время подъёма его из этой трещины (Т-образное соединение верёвки и зарытого в снег горизонтально ледоруба). Этот же способ является стандартным - то есть, наиболее эффективным - методом использования палаточных колышков в снегу или песке:


Схема использования песочного (снегового) палаточного колышка в качестве Т-якоря

Схема использования песочного (снегового) палаточного колышка в качестве Т-якоря

Положение песочного палаточного колышка и его лямки под песком (Т-образный якорь)


Внимание: для улучшения распознавания деталей Т-якоря, на приведённой выше фотографии колышек находится на глубине всего лишь около 15 сантиметров под поверхностью песка; при реальном использовании это колышек должен находиться на глубине не менее 30 см.





В другой статье данного сайта ("Палаточные колышки и якоря для песка и снега") мы приводим результаты эксперимента, заключавшегося в измерении тягового усилия, необходимого для вытягивания из песка различных современных палаточных колышков и якорей, предназначенных для использования в песке и снегу. Эксперимент отчётливо показал, что в аспекте прочности фиксации в песке лидируют объекты, горизонтально зарываемые в песок на небольшую глубину.  Быстрее всего перейти к материалам этого эксперимента Вы можете, нажав на картинку, приведённую ниже (материал откроется в новом окне браузера):


Тест палаточных колышков и якорей для песка и снега

Дополнительные фиксаторы дуг

К началу статьи



Поскольку фиксаторы дуг палатки Хиллеберг Стаика интегрированы в её внешний тент в виде коротких рукавов длиной около 65 сантиметров, при использовании внутренней палатки отдельно от внешнего тента (например, с целью защитить себя от насекомых в сухую летнюю ночь) требуются дополнительные устройства, фиксирующие концы дуг. Внимание: для некоторых палаток, производимых фирмой Hilleberg (в том числе и для палатки Hilleberg Staika), выпускаются специальные наборы дополнительных фиксаторов дуг (подробности см. в следующем разделе). Дополнительный фиксатор дуги, выпускаемый фирмой Hilleberg, изображён на следующей фотографии.


Фиксатор дуги  палатки Хиллеберг Стаика (Hilleberg Staika)


Палатка Хиллеберг Стаика имеет три дуги, поэтому для установки её внутренней палатки без внешнего тента нам потребовалось бы шесть таких фиксаторов. С одной стороны фиксатора дуги, выпускаемого фирмой Хиллеберг, находится кольцо, в которое вводится клевант внутренней палатки (и, при необходимости, клевант футпринта), с другой стороны - лямка (оттяжка), надеваемая на палаточный колышек. Фиксатор обладает вместительностью, достаточной для того, чтобы расположить внутри него концы двух дуг в случае, если возникнет необходимость увеличить устойчивость палатки, применяя двойной комплект дуг. Установка внутренней палатки Hilleberg Staika без внешнего тента с помощью дополнительных фиксаторов дуг будет разъяснена в следующем разделе данной статьи (см. подраздел "Установка внутренней палатки без внешнего тента").

Установка палатки Hilleberg Staika

К началу статьи



Дуги (стойки) палатки Hilleberg Staika располагаются с наружной стороны внешнего тента. Подобная схема заимствована из области биологии и называется "экзоскелетом" (это название, а также причины выбора именно такой схемы расположения дуг, объяснены в статье "Выбор палатки", в разделе "Основные требования, предъявляемые к палатке: расположение дуг палатки по отношению к внешнему тенту"). Как мы уже упоминали в статье "Выбор палатки", расположение дуг палатки по отношению к её внешнему тенту (снаружи от него или под ним) в значительной мере связано с географическим расположением соответствующего производителя палаток (подробности см. также в статье "Выбор палатки", в разделе "Основные требования, предъявляемые к палатке: конструктивные особенности палаток и география их производства"). Следующими 3 фотографиями, демонстрирующими палатки других известных производителей, мы напомним читателю разницу между наружным и внутренним расположением каркаса палатки:



1. Наружное (экзоскелетное) расположение дуг палатки



Выражение "наружное расположение дуг палатки " обозначает всего лишь, что дуги палатки находятся снаружи внешнего тента, а не под ним. При этом самих дуг палатки может быть не видно, как, например, при расположении этих дуг в сплошных наружных карманах (рукавах), изготовленных из текстиля.

Три типа соединения наружных каркасов палаток с палаточными внешними тентами представлены на следующей фотографии: соединение посредством карманов-рукавов (см. вставку 1 на фотографии), соединение с помощью крючков-клипс (см. вставку 2 на фотографии), и соединение посредством люверсов (см. вставку 3 на фотографии). В рассматриваемой в данной статье палатке комбинируются два первых типа этих соединений: ровно 1/3 каждой из трёх дуг палатки Hilleberg Staika находится внутри карманов-рукавов, пришитых к наружной стороне внешнего тента, а оставшиеся 2/3 каждой из дуг соединяются с внешним тентом посредством крючков-клипс, также пришитых к внешнему тенту с его наружной стороны.



Примеры "внешних" палаточных каркасов: немецкие палатки Vaude Power Lizard SUL 1-2P, Vaude Space L 3P и Vaude  Arco 2P

Примеры "внешних" палаточных каркасов: немецкие палатки Vaude Power Lizard SUL 1-2P, Vaude Space L 3P и Vaude  Arco 2P



Следующая фотография (немецкая палатка Vaude Space L 3P) демонстрирует возможность использования в одной палатке всех трёх только что перечисленных способов крепления наружного каркаса палатки к внешнему тенту: карман-рукав (поз. 1), крючок-клипса (поз. 2), люверс (поз. 3). Эта же палатка, кстати, была изображена в центре предыдущей фотографии.


В одной палатке: все три способа крепления каркаса палатки к внешнему тенту (немецкая палатка Vaude Space L 3P)

В одной палатке: все три способа крепления каркаса палатки к внешнему тенту (немецкая палатка Vaude Space L 3P)



2. Внутреннее расположение дуг палатки



Классическая, то есть, наиболее распространённая схема расположения каркаса палатки под внешним тентом выглядит следующим образом: внутренняя палатка подвешивается к дугам, после чего внешний тент натягивается поверх дуг. Подобная схема наилучшим образом иллюстрируется следующей фотографией, сделанной в 1980-х годах - то есть, в те времена, когда автор данной статьи уже познакомился с "западными" палатками и спальными мешками, но с чувством глубокого патриотизма топтал Западную Европу советскими кедами (которые через 30 лет приобрели в этой Европе особую популярность):


Немецкая палатка Salewa Sierra Leone с внутренним расположением каркаса (первая "западная" палатка автора, Франция, 1980-е годы)

Пример "внутреннего" каркаса: немецкая палатка Salewa Sierra Leone (первая "западная" палатка автора, Франция, 1980-е годы)



Полная установка палатки (внутренняя палатка + внешний тент)

К началу статьи



Позитивные стороны палатки Хиллеберг Стаика в аспекте её установки

● В процессе установки (сборки) палатки Хиллеберг Стаика внешний тент этой палатки крепится к её дугам только после того, как концы всех дуг фиксируются их введением в короткие и закрытые у земли рукава, а место пересечения дуг пространственно уже находится в той точке, в которой оно должно находиться у полностью установленной палатки. Достаточно высокая жёсткость каркаса вследствие его фиксации рукавами, а также отсутствие предварительного крепления тента к каркасу, значительно снижающее площадь парусности палатки при её сборке, упрощают процесс установки палатки Хиллеберг Стаика в условиях сильного ветра. Напомним, что дополнительная защита устанавливаемой палатки от ветра путём фиксации её углов колышками может быть произведена заранее, как самая первая процедура при установке палатки.

● Великолепный геометрический расчёт конструкции палатки Хиллеберг Стаика обеспечивает при правильной установке этой палатки очень хорошо натянутый, абсолютно лишённый складок, внешний тент. Преимуществами хорошего натяжения внешнего тента палатки являются следующие:

Сильное натяжение тента палатки снижает вызванный ветром шумовой фон, предохраняет тент от преждевременного износа, а дуги палатки - от чрезмерного сгибания под ветровой нагрузкой, ускоряет стекание с тента дождевой воды и конденсата, способствует некоторому увеличению внутреннего пространства палатки, её лучшей вентиляции и лучшему распределению нагрузок на её несущие элементы, а также предупреждает передачу конденсата вовнутрь внутренней палатки посредством её касания с внешним тентом и противостоит повреждениям тента палатки и её дуг в случае воздействия на них очень больших импульсных нагрузок, возникающих, например, вследствие резких порывов ветра или спотыкания человека о палатку. Наличие складок на внешнем тенте палатки означает, помимо всего прочего, также и сниженную упругость каркаса (дуг) палатки, и, соответственно, низкую устойчивость палатки по отношению к действующим на неё нагрузкам. Не следует забывать о том, что гораздо проще натянуть тент палатки заранее, чем при усилении ветра ночью спешно вылезать из тёплого спального мешка, натягивать на себя одежду и ботинки, и, выбравшись из палатки, подставлять себя сильному ветру.





На следующей фотографии изображена "начальная фаза" процесса установки палатки Hilleberg Staika. На земле расположен внешний тент палатки с присоединёнными к нему внутренней палаткой, дополнительной подкладкой под неё (так называемым "футпринтом"), и защитным клапаном вентиляционных окон; первая дуга уже введена в оба её коротких рукава (длина рукавов 65 см), находящиеся у края внешнего тента. Обратим внимание читателя на цветовую маркировку (в данном случае, белые полоски), расположенную непосредственно у "входов" в рукава дуги, и не дающую возможности перепутать рукава дуг при установке палатки. Цвета, используемые для маркировки рукавов дуг палатки Хиллеберг Стаика: белый, красный, синий.


Начальная фаза процесса установки палатки Хиллеберг Стаика (Hilleberg Staika)


Аналогично первой, устанавливаются две другие дуги. Фотография, приведённая ниже, демонстрирует стадию установки палатки Хиллеберг Стаика, на которой все три дуги уже введены в соответствующие им рукава, но пока ещё не присоединены к внешнему тенту с помощью изготовленных из полиамида и интегрированных во внешний тент крючков-клипс. Присоединение внешнего тента к дугам посредством крючков-клипс производится в последовательности "снизу вверх".


Внешний тент палатки Хиллеберг Стаика (Hilleberg Staika) с введёнными в него дугами


Внимание:

● Размеры палатки Хиллеберг Стаика не позволяют человеку среднего роста дотянуться до верхних крючков-клипс, не наступив на край внешнего тента. Чтобы со временем не повредить этот тент, следует надевать крючки-клипсы на дуги палатки следующим образом: сначала надеть на каждую из шести полудуг три нижние клипсы, а затем, приоткрыв один из тамбуров и стоя внутри этого тамбура, присоединить к дугам все оставшиеся крючки-клипсы.

Схема крепления внешнего тента к дугам, основанная на комбинации "короткие рукава + клипсы", разрабатывалась с целью максимально сократить время, необходимое для установки палатки одним-единственным человеком. Внутри рукавов палатки Хиллеберг Стаика находится ровно одна треть каждой из дуг (суммарная длина обоих рукавов 65*2=130 сантиметров при общей длине дуги 387 сантиметров).


Клипсовое соединение дуг и внешнего тента палатки Хиллеберг Стаика (Hilleberg Staika)


Палатка Хиллеберг Стаика имеет 37 крючков-клипс (по 12 крючков на дугу; на одну дугу надевается также дополнительный "центральный" крючок). Следующая фотография демонстрирует схему крепления смежных крючков-клипс к тенту палатки: с целью воспрепятствовать выскакиванию дуги одновременно из нескольких её крючков, открытые стороны смежных крючков смотрят в противоположные направления.


Расположение смежных клипс дуг палатки Хиллеберг Стаика (Hilleberg Staika)


Аналогично располагаются крючки-клипсы, находящиеся на одной и той же высоте, но на разных дугах (см. следующую фотографию):


Место перекрещивания дуг палатки Хиллеберг Стаика (Hilleberg Staika)


Использование двух комплектов дуг одновременно



Оснащая внешние тенты своих палаток рукавами, ширина которых значительно превышает толщину дуг, серьёзные производители преднамеренно делают возможным использование одновременно двух комплектов дуг с целью увеличения устойчивости палаток в штормовых условиях. Выпуская палатки, предназначенные для использования в экстремальных экспедиционных условиях, представители верхнего эшелона производителей палаток иногда даже снабжают эти палатки вторым набором дуг (примеры: палатка Polar Endurance 3 шведской фирмы Fjällräven и палатка Patagonia норвежской фирмы Helsport). Пример размещения двойного набора дуг в рукавах внешнего тента палатки Хиллеберг Стаика см. на следующей фотографии:


Шведская палатка Hilleberg Staika: использование двух комплектов дуг одновременно (1)


При использовании "сдвоенных" дуг в палатке, имеющей клипсовое соединение внешнего тента с дугами, крючки-клипсы надеваются на дуги попеременно (один крючок надевается на одну дугу, следующий крючок - на вторую). Пример подобного использования двойного набора дуг в палатке Хиллеберг Стаика см. на следующей фотографии:



Шведская палатка Хиллеберг Стаика (Hilleberg Staika): использование двух комплектов дуг одновременно (2)



Внимание: при наличии в палатке экзоскелетного (наружного) расположения дуг по отношению к внешнему тенту, особо высокая эффективность использования двойного комплекта дуг в экстремальных погодных условиях обусловлена также и тем благоприятным обстоятельством, что штормовые оттяжки могут быть не просто присоединены непосредственно к дугам, но ещё и обмотаны вокруг этих дуг.





Последовательность установки дуг палатки Хиллеберг Стаика

Производитель палатки Hilleberg Staika не оговаривает последовательность установки дуг, однако, наибольшая устойчивость каркаса палатки обеспечивается в случае, когда "верхней" (то есть, устанавливаемой последней) дугой является та, которой соответствует самый верхний (центральный) крючок-клипса.



Длительность установки палатки Хиллеберг Стаика

При достаточном навыке, отработанном в результате многократной установки палатки Хиллеберг Стаика, один-единственный человек может полностью установить эту палатку в спокойном темпе не более, чем за 5-7 минут. Под "полной установкой палатки" мы подразумеваем в данном контексте установку, включающую натягивание внешнего тента всеми колышками и оттяжками, входящими в комплект палатки.

Установка внутренней палатки без внешнего тента

К началу статьи



Набор фиксаторов дуг для установки внутренней палатки Хиллеберг Стаика без внешнего тента

Как уже указывалось, при использовании внутренней палатки Hilleberg Staika отдельно от внешнего тента требуются дополнительные фиксаторы концов дуг. Эти фиксаторы оснащены петлями для палаточных колышков и кольцами, в которые вводятся клеванты, расположенные по углам внутренней палатки. Для тех палаток, которые имеют так называемые "тамбурные дуги", то есть, дуги, концы которых далеко отведены от внутренней палатки и поэтому не могут быть присоединены к ней, фирма Хиллеберг производит специальные наборы фиксаторов дуг. Набор фиксаторов дуг, выпускаемый фирмой Хиллеберг специально для палатки Хиллеберг Стаика, изображён на фотографии, приведённой слева.



Поскольку автору не удалось сразу купить набор фиксаторов, изготовленный фирмой Хиллеберг специально для палатки Hilleberg Staika, он на скорую руку самостоятельно изготовил этот набор. Для этого были приобретены шесть отдельных фиксаторов дуг, производимых фирмой Хиллеберг (по количеству концов дуг), к которым из домашнего хозяйства автора был добавлен кусок шнура, используемого в качестве палаточных штормовых оттяжек. Перечислим важные детали, которые пришлось учесть при создании этого набора (данные детали отмечены номерами и увеличенными фото-фрагментами на следующей фотографии):


Установка внутренней палатки и футпринта Hilleberg Staika без внешнего тента (1)


1. Место перекрещивания дуг фиксировалось обматыванием вокруг него стандартного компрессионного ремня, выполненного в виде длинной текстильной застёжки, в просторечии именуемой "липучкой". В связи с тем, что длина этого ремня составляла 75 сантиметров, обмотка выглядит на фотографии несколько "увесисто". Надёжность фиксации места перекрещивания дуг, однако, была бы сохранена и при сокращении длины ремня-липучки до приблизительно 25-30 сантиметров.



Установка внутренней палатки Хиллеберг Стаика без внешнего тента: фиксация в натянутом состоянии крайних оттяжек, надеваемых на тамбурные дуги

2. При установке внутренней палатки Хиллеберг Стаика без внешнего тента, эластичные оттяжки внутренней палатки просто надеваются на дуги. Фиксации в натянутом состоянии подлежат только крайние оттяжки, надеваемые на тамбурные дуги (цель: удерживание "входных стенок" палатки в вертикальном положении). Для этого, скользяще-схватывающим узлом мы привязали к оттяжкам шнур, который, после оборачивания его вокруг тамбурной дуги, натягивался и фиксировался у конца этой дуги. В наборе фиксаторов дуг, производимом фирмой Hilleberg специально для палатки Staika, данный элемент выполнен более изящно: шнур соединяется с оттяжкой внутренней палатки не узлом, а посредством кольца, надеваемого на клевант оттяжки (см. фотографию, приведённую слева). Этот клевант виден также на фото-фрагменте номер 2 на фотографии, приведённой выше.



3. Закрепление положения конца тамбурной дуги имело избыточный характер, поскольку было двойным: фиксатор тамбурной дуги (на фотографии: чёрный треугольник) не только соединялся шнуром с аналогичными фиксаторами двух соседних дуг, но также был прикреплён к футпринту (подробное изложение темы "Футпринт" см. предыдущий раздел данной статьи - "Дополнительные аксессуары палатки Hilleberg Staika").



● На увеличенном фото-фрагменте номер 3 (см. фотографию, приведённую выше) хорошо видно конец шнура, посредством оттяжки внутренней палатки фиксирующего входную стенку палатки в вертикальном положении; как уже отмечалось, этот шнур обматывается вокруг тамбурной дуги, что также видно на данном фото-фрагменте.

● При использовании внутренней палатки Хиллеберг Стаика без внешнего тента, но вместе с выпускаемым фирмой Hilleberg футпринтом, отпадает необходимость соединения концов трёх соседних дуг с помощью шнура. Как мы видим в правой части следующей фотографии, футпринт надёжно удерживает дугу в фиксированном положении также и без закрепления этой дуги шнуром:


Установка внутренней палатки и футпринта Hilleberg Staika без внешнего тента (2)


Разочаруем бережливых и расчётливых...

К сожалению, автору придётся разочаровать тех, кто увидел некий хитроумный капиталосберегающий финт в описанном выше самостоятельном изготовлении набора фиксаторов дуг. В магазине, в котором автор данной статьи намеревался приобрести специальный набор фиксаторов дуг палатки Hilleberg Staika, этот набор отсутствовал. Его, однако, можно было заказать, но в этом случае он был бы доставлен автору не менее чем через неделю. Поскольку набор фиксаторов был нужен немедленно, автор купил 6 отдельных фиксаторов по числу концов дуг палатки Хиллеберг Стаика, и, добавив к ним уже давно имеющиеся у него компрессионный ремень-липучку и шнур, изготовил набор фиксаторов самостоятельно. Трагикомичность этой творческой процедуры заключалась в том, что один фиксатор стоил 4,50 евро (соответственно, шесть фиксаторов обошлись автору в 27 евро), а специальный набор фиксаторов для дуг палатки Hilleberg Staika, включающий 6 фиксаторов и шнур - 27,90 евро (внимание: цены на 2015 год!). Таким образом, многострадальный труд автора, вкупе с взятыми из его запасов компрессионным ремнём-липучкой и 6 метрами шнура, оценивался ровно в 90 центов. Что-то маловато, правда?

Вентиляционная система палатки Hilleberg Staika

К началу статьи



Чрезвычайно высокая эффективность вентиляционной системы палатки Хиллеберг Стаика уже давно и неоднократно отмечается в отзывах разноязычных пользователей этой палатки; применительно к вентиляции, в этих отзывах нередко используется эпитет "непревзойдённая". Попробуем и мы дать характеристику вентиляции этой палатки и оценить её эффективность. На следующих 2 фотографиях: вид снаружи и изнутри палатки Хиллеберг Стаика на вентиляционные окна, расположенные в её потолке (основной текстильный слой вентиляционных окон опущен, в окнах оставлена только антимоскитная сетка).


Вид снаружи на вентиляционные окна палатки Хиллеберг Стаика (Hilleberg Staika)

Вид на вентиляционные окна изнутри палатки Хиллеберг Стаика (Hilleberg Staika)


Защитный тент вентиляционных окон палатки Хиллеберг Стаика изготовлен из того же материала, что и внешний тент палатки, имеет размеры 110х145 см, весит 132 грамма, и похож на своеобразный "зонтик", надеваемый на палатку и соединяемый с её внешним тентом посредством пластмассовых клевантов и крючков (6 точек соединения, оснащённые натяжными ремнями; см. следующие 3 фотографии). В сухую погоду защитный тент вентиляционных окон палатки Хиллеберг Стаика может быть полностью снят.


Защитный тент вентиляционных отверстий палатки Хиллеберг Стаика (Hilleberg Staika) в рабочем состоянии

Натяжные ремни защитного тента вентиляции палатки Хиллеберг Стаика (Hilleberg Staika)


Как выглядит защитный тент вентиляционных окон в рабочем (натянутом) состоянии, мы уже видели на первых фотографиях в данной статье; фотография, приведённая ниже, демонстрирует этот тент в снятом с палатки состоянии. Для ориентации в размерах, на фотографии также изображены лыжные палки в сложенном виде (длина 61 см). В процессе разборки палатки следует не отстёгивать защитный тент вентиляционных окон от внешнего тента в одной или двух точках - таким образом, при следующей установке палатки этот тент уже частично присоединён к палатке, и при этом не мешает пристёгивать крючки-клипсы к её дугам.


Защитный тент вентиляционных отверстий палатки Хиллеберг Стаика (Hilleberg Staika) в снятом с палатки виде


Вентиляционная система палатки Хиллеберг Стаика состоит из 2 вентиляционных окон в форме равностороннего треугольника со стороной приблизительно 45 сантиметров, расположенных в самом верху внешнего тента симметрично его центру и прямо напротив входов в палатку, то есть, тех половин боковых стенок внутренней палатки, по всей поверхности которых за основным текстильным слоем находится антимоскитная сетка.

Расположение вентиляционных окон шведской палатки Хиллеберг Стаика (Hilleberg Staika)

Абсолютно все "слои" этой вентиляционной системы могут быть открыты как снаружи, так и изнутри палатки. Вентиляционная система палатки Hilleberg Staika схематично представлена на картинке, приведённой ниже.

Схема вентиляционной системы палатки Хиллеберг Стаика (Hilleberg Staika




Эффективность вентиляционной системы палатки зависит не только от характеристик вентиляционных окон, но также и от "пропускной способности" стенок внутренней палатки, и, особенно, от местоположения и размеров антимоскитных сеток, а также от наличия/отсутствия в стенках внутренней палатки второго текстильного слоя, способного полностью закрывать антимоскитные сетки. В палатке Хиллеберг Стаика антимоскитные сетки имеют молнии, могут быть частично или полностью прикрыты основным (сплошным) текстильным слоем стенок палатки, и располагаются по всей поверхности (от центра потолка до нижнего края) тех половин длинных (продольных) стенок внутренней палатки, которые обращены к находящимся во внешнем тенте клапанам вентиляционных окон. На следующей фотографии: основной (сплошной) текстильный слой опущен примерно до половины, за ним видна антимоскитная сетка.


Антимоскитная сетка во внутреннем тенте палатки Хиллеберг Стаика (Hilleberg Staika)


Наличие длинных молний с обеих сторон основного (сплошного) текстильного слоя "входной двери" допускает практически любой размер "антимоскитного окна" в боковой стенке палатки - от полностью закрытой до полностью открытой москитной сетки. На следующих двух фотографиях: в "дверных" половинах боковых стенок с обеих сторон палатки оставлена только антимоскитная сетка, дублирующий её второй (основной) тканевый слой полностью опущен.


В "дверных" половинах боковых стенок с обеих сторон палатки Хиллеберг Стаика оставлена только антимоскитная сетка. Второй (основной) тканевый слой полностью опущен.


Таким образом, читатель может получить представление о размере площади, занимаемой в палатке Хиллеберг Стаика антимоскитными сетками: общая площадь поверхности антимоскитных сеток равна площади одной длинной (боковой) стенки внутренней палатки или - учитывая, что у внутренней палатки длина примерно в 2 раза больше ширины - приблизительно одной трети от общей площади стенок внутренней палатки:


Схема расположения антимоскитных сеток палатки Хиллеберг Стаика


Чтобы получить доступ к вентиляционному окну палатки снаружи, мы отстёгиваем его защитный тент от внешнего тента палатки в двух местах (из шести). В верхней части "входной" стенки внешнего тента обнаруживается закрытый на молнию треугольный клапан вентиляционного окна. Материал этого клапана отличается от материала внешнего тента палатки, и по своим функциям аналогичен материалу внутренней палатки: он пропускает воздух, но при этом обладает водоотталкивающей способностью.


Вентиляционное окно  палатки Хиллеберг Стаика (Hilleberg Staika) в закрытом виде


Частичный ответ на вопрос о том, насколько надёжно защитный тент вентиляционных окон предохраняет эти окна от попадания в них дождя и снега, может дать следующая фотография, сделанная при снятом внутреннем тенте и подсветке внешнего тента изнутри палатки: расположенный во внешнем тенте треугольный клапан вентиляционного окна открыт не полностью, однако, по тени, отбрасываемой его молнией на внешний тент (см. в левом верхнем углу фотографии), можно судить о том, что даже при его полном открытии расстояние между его нижним краем и краем защитного тента составляет несколько сантиметров.


Вентиляционное окно  палатки Хиллеберг Стаика (Hilleberg Staika), прикрытое его защитным тентом


Следующая фотография демонстрирует картину, которая предстаёт нашему взору после откидывания защитного тента вентиляционных окон палатки Хиллеберг Стаика и полного открытия расположенного во внешнем тенте клапана вентиляционного окна: теперь жилое помещение палатки отделено от внешнего пространства только входной стенкой внутренней палатки.


Вентиляционное окно  палатки Хиллеберг Стаика (Hilleberg Staika) без его внешнего слоя


Опускание одного из слоёв этой стенки позволяет оставить в вентиляционном окне только его последний "слой" - а именно, антимоскитную сетку (о чём свидетельствует возможность видеть сквозь вентиляционное окно противоположный вход в палатку):


Вентиляционное окно  палатки Хиллеберг Стаика (Hilleberg Staika), прикрытое только москитной сеткой


Следующая фотография демонстрирует возможность полностью открыть вентиляционное окно, и, таким образом, обеспечить беспрепятственный приток воздуха в палатку. В определённой ситуации, однако, полное открытие вентиляционного окна может иметь негативные последствия для пользователей палатки: например, при ударе дождевых капель о защитный тент вентиляционных окон, капли водяного конденсата, образовавшегося на внутренней стороне этого тента, могут быть "сброшены" вовнутрь палатки.


Полностью открытое вентиляционное окно  палатки Хиллеберг Стаика (Hilleberg Staika)


ВЫВОД:

Учитывая комбинацию следующих трёх факторов - 1) количество, месторасположение и "многослойность" вентиляционных окон, а также возможность открывать/закрывать каждый их слой как снаружи, так и изнутри палатки; 2) размеры и расположение антимоскитных сеток, а также возможности их различной "конфигурации"; 3) возможность создания дополнительных вентиляционных щелей во входных стенках внутренней палатки (см. ниже, раздел "Внутренняя палатка") - мы имеем все основания считать вентиляционную систему палатки Хиллеберг Стаика очень гибкой и эффективной. Эти гибкость и эффективность подтвердились нашей практикой использования данной палатки в различных метеорологических условиях.

Даже при минимальном открытии внешнего тента и/или входа во внутреннюю палатку, обеспечивались как естественный подъём и выход из палатки тёплого воздуха, так и естественная воздушная тяга, аналогичная тяге, возникающей в вертикальной каминной трубе. При закрытых же внешнем тенте и входах во внутреннюю палатку, были обеспечены как естественный подъём и выход из палатки тёплого воздуха, так и естественное опускание более плотного и тяжёлого холодного воздуха вовнутрь палатки и вытеснение им тёплого воздуха наверх. Количество различных "конфигураций" вентиляционных потоков внутри палатки, обусловленное возможностью варьировать размеры и пропускную способность многочисленных элементов вентиляционной системы палатки Hilleberg Staika, не поддаётся перечислению. Расположенные в потолке этой палатки вентиляционные отверстия также способны выступать в роли "кухонной вытяжки" при использовании в палатке горелок с целью приготовления пищи.

Утомлённый чтением читатель, несомненно, задаёт себе вопрос о том, а зачем это автору данной статьи понадобилось так детально рассматривать каждый "слой" вентиляционных окон палатки Хиллеберг Стаика? Ответ на этот вопрос очень прост: похоже, автору очень хочется доказать читателю, что палатка Хиллеберг Стаика является чрезвычайно лёгкой. Ещё бы: эта палатка до отказа набита разнокалиберной бижутерией, но при этом весит всего 3,8 кг. Какая такая бижутерия??? - воскликнет ошеломлённый читатель. А вот какая! - ответит автор, и продемонстрирует ту замысловатую форму, в которую выливается вентиляционная система палатки Хиллеберг Стаика в середине потолка этой палатки, а также между её внутренней палаткой и внешним тентом:


Молнии вентиляционной системы палатки Хиллеберг Стаика (вид изнутри внутренней палатки)
Молнии вентиляционной системы палатки Хиллеберг Стаика, находящиеся на внешнем тенте (вид через москитную сетку)


Улучшение вентиляции при внешнем тенте, доходящем до земли



В тёплых и маловетреных условиях иногда может возникнуть необходимость "конфигурировать" вентиляционную систему палатки Хиллеберг Стаика не только открытием вентиляционных окон в потолке или частичным приоткрытием входов в палатку, но также и оттягиванием внешнего тента от земли. Несмотря на то, что внешний тент палатки Хиллеберг Стаика доходит вплотную до земли, он может быть поднят над землей на четырёх из шести сторон палатки. В края внешнего тента на этих сторонах палатки вшиты металлические кольца, позволяющие оттягивать тент с помощью палаточных колышков. Следующие 2 фотографии демонстрируют один из возможных вариантов поднятия внешнего тента над землёй; на схеме-вставке в первую фотографию обозначено местоположение металлических колец на краю внешнего тента.


Палатка Хиллеберг Стаика, дополнительная вентиляция путем подъёма краёв внешнего тента
Шведская палатка Хиллеберг Стаика: возможность оттянуть внешний тент от земли




Внутренняя палатка

К началу статьи



Внутренний тент палатки Hilleberg Staika изготовлен из нейлона Ripstop 40d и обработан водоотталкивающим фторполимерным покрытием Durable Water Repellent (DWR). Таким образом, за счёт повышения водоотталкивающих свойств ткани внутренней палатки при сохранении её способности "дышать", теплый и влажный воздух практически беспрепятственно проходит изнутри палатки в пространство между её внутренними стенками и внешним тентом, а падающие капли водяного конденсата, образовавшегося из этого воздуха в момент его контакта с более холодной поверхностью внешнего тента, "отталкиваются" наружной стороной внутренней палатки. Данная схема послужила в своё время толчком к производству двухслойных палаток (первоначально без применения водоотталкивающих покрытий или пропиток).

Внутренняя палатка соединена с внешним тентом 25 оттяжками, оснащёнными клевантами; расстояние между внешним тентом и внутренней палаткой составляет не менее 12-13 сантиметров. У палатки Hilleberg Staika, находящейся в собранном (установленном) состоянии, полное отсоединение внутренней палатки от внешнего тента - то есть, отсоединение оттяжек от внешнего тента в 25 точках - занимает примерно 1 минуту 15 секунд (без предварительной тренировки). Пример оттяжки, соединяющей внутренний и внешний тенты палатки Хиллеберг Стаика, а также схема расположения оттяжек на одной из боковых (входных) стенок этой палатки, приведёны на двух следующих фотографиях.


Оттяжка между внутренней палаткой и внешним тентом палатки Хиллеберг Стаика (Hilleberg Staika)

Схема расположения оттяжек, соединяющих внешний тент и боковую стенку внутренней палатки Хиллеберг Стаика (Hilleberg Staika)


Вместо 5 оттяжек, приходящихся на одно "ребро" внутренней палатки Хиллеберг Стаика, на каждом из рёбер, проходящих через середины входных стенок этой палатки, находятся всего 2 оттяжки. Таким образом, на как минимум 75-80 сантиметрах своей высоты, обе входные стенки внутренней палатки являются вертикальными, что существенно увеличивает полезное внутреннее пространство палатки, предотвращает задерживание на этих стенках капель водяного конденсата, падающих на них с внутренней стороны внешнего тента, а также снижает вероятность касания спальными мешками этих стенок и передачи конденсата с наружной стороны внутренней палатки на спальные мешки. Вертикальное расположение входных стенок внутренней палатки можно видеть на следующих 5 фотографиях:


Вид на закрытую входную стенку палатки Хиллеберг Стаика (Hilleberg Staika)

Закрытая входная стенка палатки Хиллеберг Стаика (Hilleberg Staika); вид сверху

Закрытая входная стенка палатки Хиллеберг Стаика (Hilleberg Staika); вид спереди

Вид на открытую входную стенку палатки Хиллеберг Стаика (Hilleberg Staika)

Полностью опущенный основной слой входной стенки палатки Хиллеберг Стаика (Hilleberg Staika)


На следующей фотографии изображена точка схождения молний входной стенки внутренней палатки Хиллеберг Стаика: обе створки входной двери в палатку могут быть открыты/закрыты раздельно. При необходимости, данная конструкция позволяет улучшать вентиляцию палатки не только регулировкой антимоскитных сеток, но также и созданием вертикальных и/или горизонтальных вентиляционных щелей во входной стенке внутренней палатки. На фотографии, приведённой ниже, по внешнему виду левой створки двери можно распознать, что, в отличие от правой створки, в неё дополнительно интегрирована антимоскитная сетка. В палатке Хиллеберг Стаика антимоскитные сетки находятся на обеих длинных (продольных) стенках внутренней палатки, и занимают половину этих стенок; пространство, занимаемое антимоскитными сетками, может быть частично или полностью закрыто вторым тканевым слоем. Антимоскитные сетки на молниях (открываются).

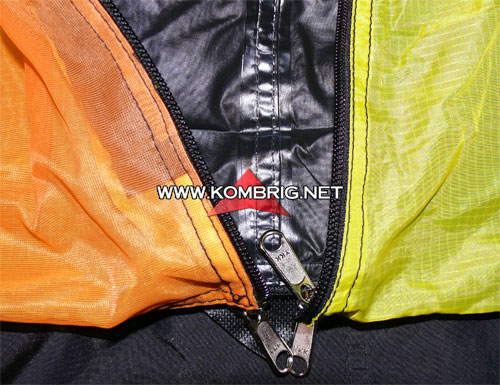

Дверные молнии внутренней палатки; палатка Хиллеберг Стаика (Hilleberg Staika)


Следующая фотография демонстрирует ситуацию, когда открыты все три молнии, изображённые на предыдущей фотографии, и входная стенка внутренней палатки полностью поднята, скатана в рулон, и закреплена у потолка специальными оттяжками. На фотографии чётко видна складка, образующаяся на противоположной входной стенке в том месте, где вертикальный участок этой стенки переходит в наклонный, а также две кнопки, служащие фиксации опущенного основного тканевого слоя той половины этой стенки, в которую интегрирована антимоскитная сетка.


Полностью поднятая входная стенка внутренней палатки; палатка Хиллеберг Стаика (Hilleberg Staika)

Вместимость палатки Hilleberg Staika

К началу статьи



В статье "Выбор палатки" мы отмечали, что ширина туристического коврика, по логике вещей являющаяся своеобразной "меркой" ширины дна туристических палаток, не всегда служит ориентиром для производителей палаток, и упоминали значительное несоответствие ширины дна некоторых туристических палаток, рассчитанных на 2 человек, минимальной ширине двуспальных кроватей, официально принятой у производителей этих кроватей (135-140 сантиметров). Справедливости ради следует заметить, что у двухместных палаток, выпускаемых производителем палатки Хиллеберг Стаика, ширина дна варьируется в пределах 130-140 сантиметров. Отметим также, что среди всех двухместных палаток, выпускаемых фирмой Hilleberg на момент публикации данной статьи, палатка Hilleberg Staika была единственной палаткой, днище которой имело ровную прямоугольную форму без каких-либо сужений.

В статье "Выбор палатки" мы также отметили необходимость учитывать наклон стенок палатки при рассмотрении вопроса о её вместимости. Данные о размерах дна палатки не говорят абсолютно ничего о комфортности тех условий, в которых находятся пользователи палатки; они отражают всего лишь размеры горизонтальной плоскости, находящейся в палатке на уровне, на котором движения пользователей палатки, как правило, минимальны. Уровень же, на котором движения пользователей палатки имеют сравнительно большой объём, расположен примерно в 35-40 сантиметрах над дном палатки. За этот уровень, в определённой мере соотносящийся с понятием "полезный объём палатки", мы можем условно принять ту высоту, на которой находятся верхний край спального мешка и крупных предметов снаряжения, а также локти человека, сидящего внутри палатки на туристическом коврике.

В предыдущем разделе ("Внутренняя палатка") мы привели фотографические примеры, подтверждающие вертикальное расположение боковых (по отношению к спящему) стенок палатки Хиллеберг Стаика до высоты примерно 75-80 сантиметров от дна палатки. На основе следующих двух фотографий, читатель может самостоятельно сделать выводы о наклоне не только боковых, но также и торцевых стенок палатки Хиллеберг Стаика.


Наклон стенок внутренней палатки Хиллеберг Стаика (Hilleberg Staika)


Следующая фотография уже была приведена в данной статье; её увеличенный вариант можно увидеть в первом разделе данной статьи (раздел "Палатка Hilleberg Staika: снаружи и внутри"). Эта фотография позволяет оценить длину и ширину внутренней палатки в соотношении с некоторыми предметами туристического снаряжения. Дно палатки Хиллеберг Стаика имеет ширину 137 сантиметров и прямоугольную форму (без сужений); оба коврика, изображённые на фотографии, имеют так называемый "стандартный размер" (размер Regular, 51x183 см). Таким образом, при расположении ковриков вплотную друг к другу, между каждым из этих ковриков и боковой стенкой палатки создаётся зазор шириной 15-17 сантиметров (что хорошо видно на фотографии).

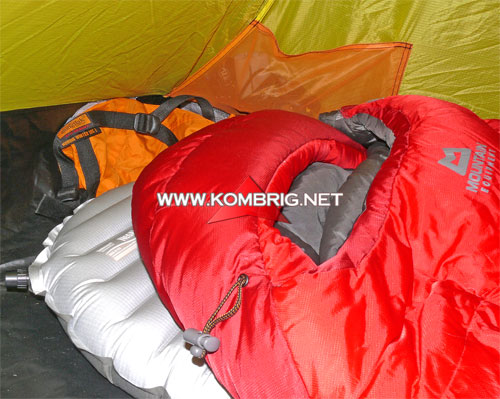

Изображённый на фотографии полностью заполненный треккинговый рюкзак (объём 78 литров) вполне мог бы быть расположен "традиционно" (то есть, в тамбуре). На данной фотографии, однако, этот рюкзак, являющийся условной "мерой" суммарного количества снаряжения, приходящегося на одного человека, наглядно демонстрирует размеры зазора, возникающего между торцевой стенкой внутренней палатки и узкой стороной коврика стандартной длины (183 см). Ширина этого зазора (44 сантиметра) обусловлена тем обстоятельством, что противоположная сторона коврика прижата к стенке палатки. При одинаковом удалении торцов коврика от стенок палатки, зазор составит, соответственно, 22 сантиметра.


Наклон стенок и вместимость палатки Хиллеберг Стаика (Hilleberg Staika)


Следующая фотография демонстрирует объём свободного места в тамбуре палатки Hilleberg Staika при размещении в этом тамбуре только одного рюкзака. Треккинговый рюкзак объёмом 78 литров, полностью задвинутый в угол тамбура, абсолютно не мешает входу и выходу из палатки, поскольку его край не выходит за середину входной стенки внутренней палатки. Общая площадь обоих тамбуров палатки Хиллеберг Стаика превышает половину площади дна её внутренней палатки (площадь одного тамбура 0,9 м2; площадь дна внутренней палатки 3,2 м2).


Объём свободного места в тамбуре палатки Хиллеберг Стаика (Hilleberg Staika) при размещении в этом тамбуре только  одного рюкзака


Экстренный вариант: три (четыре) человека в палатке Hilleberg Staika

К началу статьи



Палатка Хиллеберг Стаика является двухместной; ширина её спального места составляет 137 сантиметров. Таким образом, при размещении внутри этой палатки трёх человек, ширина спального места одного человека будет составлять приблизительно 45 сантиметров. Эта ширина, однако, не просто мала для одного человека - она на несколько сантиметров меньше ширины стандартного коврика. Более или менее комфортабельное экстренное размещение трёх человек в палатке Хиллеберг Стаика возможно, например, в том случае, когда для этого размещения используется также один из тамбуров палатки, полностью раскрыта (убрана) обращённая к этому тамбуру входная стенка внутренней палатки, и сняты оттяжки внутренней палатки, находящиеся в углах этого тамбура (см. следующую фотографию). Само собой разумеется, что при этом главнейшей целью является по возможности максимальное удаление лежащего наполовину в тамбуре человека от внешнего тента (риск намочить спальный мешок образующимся на внутренней стороне внешнего тента конденсатом). Незначительное улучшение комфорта сна при такой схеме достигается размещением пользователей "валетом".


Экстренный вариант: размещение трёх человек в двухместной палатке Hilleberg Staika.


Изображённая на приведённой выше фотографии схема, однако, вряд ли будет благоприятной при большом количестве снаряжения, низких температурах, большой влажности воздуха, большом количестве насекомых или при расположении палатки в понижении рельефа во время дождя. Поскольку при низких температурах попытка сохранить немного тепла за счёт наполовину открытой внутренней палатки вряд ли имеет шансы на успех, эта схема будет соответствовать не "проживанию в палатке", а, скорее, "проживанию под тентом". Таким образом, в данной ситуации наиболее целесообразным решением было бы полное снятие внутренней палатки, и ночёвка в менее стеснённых условиях только под тентом.

Внимание:

● Суммарная ширина трёх ковриков, изображённых на приведённой выше фотографии, составляет 168 сантиметров (51+67+50 см).

● Описанная выше возможность устроить в палатке Хиллеберг Стаика дополнительное (третье) спальное место предусматривала использование внутреннего пространства палатки, находящегося "на стыке" внешней палатки и тамбура. Учитывая наличие в палатке Хиллеберг Стаика двух тамбуров, ещё одно (четвёртое) спальное место может быть устроено за счёт второго тамбура.

● Следует учитывать, что описанное выше увеличение числа спальных мест в палатке Хиллеберг Стаика допустимо только при острой необходимости, а не как стандартный (регулярный) способ использования этой палатки.


Некоторые приятные и менее приятные детали

К началу статьи



Внимание, которое фирма Хиллеберг проявляет к "мелочам", достаточно широко известно среди туристов. С некоторыми из этих мелочей мы уже ознакомились выше в данной статье (см. раздел "Комплектация палатки Hilleberg Staika"). К ним относились, например, просторный покрой упаковочных мешков для палаток, наличие лямок у колышков, или же расширение комплектации ремонтного набора дуг палатки дополнительным сегментом дуги. В данном разделе мы описываем как некоторые другие "приятные мелочи", замеченные нами при использовании палатки Хиллеберг Стаика, так и те детали, которые не вызвали у нас большого восторга. Необходимо отметить, что детали, характеризуемые нами как "негативные", не являются критическими для эксплуатации рассматриваемой палатки, а их оценка носит чисто субъективный характер.



позитивная оценка

негативная оценка

невозможность однозначной (позитивной или негативной) оценки



--------------------



Геометрия палатки в аспекте натяжения внешнего тента


Великолепный геометрический расчёт конструкции палатки, при правильной установке этой палатки обеспечивающий очень хорошо натянутый, абсолютно лишённый складок, внешний тент. Еще раз напомним читателю преимущества хорошего натяжения внешнего тента палатки:

Сильное натяжение тента палатки снижает вызванный ветром шумовой фон, предохраняет тент от преждевременного износа, а дуги палатки - от чрезмерного сгибания под ветровой нагрузкой, ускоряет стекание с тента дождевой воды и конденсата, способствует некоторому увеличению внутреннего пространства палатки, её лучшей вентиляции и лучшему распределению нагрузок на её несущие элементы, а также предупреждает передачу конденсата вовнутрь внутренней палатки посредством её касания с внешним тентом и противостоит повреждениям тента палатки и её дуг в случае воздействия на них очень больших импульсных нагрузок, возникающих, например, вследствие резких порывов ветра или спотыкания человека о палатку. Наличие складок на внешнем тенте палатки означает, помимо всего прочего, также и сниженную упругость каркаса (дуг) палатки, и, соответственно, низкую устойчивость палатки по отношению к действующим на неё нагрузкам. Не следует забывать о том, что гораздо проще натянуть тент палатки заранее, чем при усилении ветра ночью спешно вылезать из тёплого спального мешка, натягивать на себя одежду и ботинки, и, выбравшись из палатки, подставлять себя сильному ветру.


Палатка Хиллеберг Стаика (Hilleberg Staika): отличное натяжение внешнего тента при правильной установке палатки


Клапан, защищающий молнию входа в палатку


На круглой вставке в следующей фотографии представлен фрагмент клапана, защищающего молнию входа в палатку от механических повреждений и воздействия воды и снега. Этот клапан, расширяющийся от низа к верху, имеет в своей средней части ширину 11 сантиметров, и располагается также и под защитным тентом вентиляционных окон палатки Хиллеберг Стаика - то есть, закрывает молнию по всей её длине. Внимание: защитный клапан молнии входа в палатку можно хорошо рассмотреть на очень многих фотографиях, опубликованных на данной странице!


Клапан, защищающий молнию входа в палатку Хиллеберг Стаика (Hilleberg Staika) от механических повреждений и воздействия воды и снега


Удачной деталью можно считать возможность регулировать плотность прилегания этого клапана к внешнему тенту: на следующей фотографии изображена нижняя часть данного клапана в горизонтальном положении (1), а также проходящий внутри внешнего края клапана плоский эластичный шнур (2) и зажим для регулировки натяжения этого шнура (3).


Защитный клапан молнии на входе в палатку Хиллеберг Стаика (Hilleberg Staika)


Молнии


Удачными представляются также и брелки молний, расположенных на входах в палатку: фирма Хиллеберг использует исключительно молнии YKK, однако, оснащает бегунки "входных" молний своими собственными брелками, имеющими большой размер, грушевидную форму и логотип "Hilleberg". Размер и форма брелков, а также наличие в них отверстий с внутренним диаметром 16 мм, позволяют надёжно удерживать эти брелки в руках и расстёгивать/застёгивать молнии частично засунутыми в брелки пальцами (см. следующую фотографию). Большой внутренний диаметр отверстий в брелках также упрощает вдевание дополнительных лямок в эти отверстия.


Брелок молнии палатки Хиллеберг Стаика (Hilleberg Staika)


Дверные "замки"


Полезными деталями являются также красные пластмассовые клеванты, вшитые у нижних концов молний, расположенных на входах в палатку. Эти клеванты служат своеобразными "ключами, запирающими входные двери": будучи вдетыми в брелки молний, они предохраняют эти молнии от случайного расстёгивания. На предыдущей фотографии: молния закрыта полностью, но может быть раскрыта, например, в результате сотрясений палатки, вызванных сильным ветром. На следующей фотографии: красный клевант введён в кольцо бегунка молнии, вследствие чего молния не может быть раскрыта. Дополнительной позитивной чертой подобного "замка" является то обстоятельство, что снаружи палатки этот замок не виден (следующая фотография сделана с внтуренней стороны внешнего тента).


Клевант, предохраняющий молнию на входе в палатку Хиллеберг Стаика (Hilleberg Staika) от случайного расстёгивания.


Аналогичный размер имеют и брелки молний вентиляционных окон палатки Хиллеберг Стаика (см. следующую фотографию). Отметим также, что молнии этой палатки относятся к типу, условно называемому в среде туристов "непромокаемым": зубцы молний обращены вовнутрь палатки, а тесьма, расположенная снаружи молний и полностью закрывающая их зубцы, имеет увеличенную ширину, что практически исключает образование просвета между обеими частями молний (см. предыдущую и следующую фотографии). Позитивно можно оценить и треугольные кармашки, закрывающие концы молний вентиляционных окон, и противодействующие попаданию воды вовнутрь палатки при падении капель водяного конденсата, образовавшегося на внутренней стороне защитного тента вентиляции, в точку схождения молний (см. следующую фотографию).


Защитный кармашек молнии палатки Хиллеберг Стаика (Hilleberg Staika)


Светоотражающие элементы



Как уже отмечалось, наш окончательный выбор палатки был ознаменован принесением в жертву всего лишь одного из множества требований, которые мы предъявляли к искомому нами "походному жилищу". Этим требованием было отсутствие у палатки светоотражающих элементов. На разных сторонах защитного тента вентиляционных окон палатки Хиллеберг Стаика расположены шесть светоотражающих полосок размером 5х1 см. (представление о схеме их расположения можно получить на основе крупных фотографий, приведённых в начале данной статьи в разделе "Палатка Hilleberg Staika: снаружи и внутри"). Следует отметить, что наличие светоотражающих полосок нельзя однозначно оценить как позитивную или негативную деталь палатки Хиллеберг Стаика, поскольку в сумерках эти полоски делают палатку лучше распознаваемой не только для лесника, но также и для её пользователей. Напомним читателю, что и наше требование, касающееся светоотражающих элементов палатки, также не было сформулировано категорически (см. статью "Выбор палатки", раздел "Основные требования, предъявляемые к палатке: цвет палатки, светоотражающие элементы").

Для того, чтобы выяснить, насколько настоятельной будет наша потребность "деактивировать" светоотражающие полоски палатки Хиллеберг Стаика, потребуется время. А пока ситуация выглядит следующим образом: какой-либо "неинвазивный метод деактивации" светоотражающих полосок, например, заклеивание их изоляционной лентой или скотчем, не работает (отклеивание изоляционной ленты и скотча как от самих полосок, так и от покрытой силиконом поверхности тента). Наиболее простым способом "деактивации" светоотражающих полосок могло бы быть их отпарывание от тента (шов, крепящий одну из таких полосок к тенту, виден на вставке в приведённую ниже фотографию). Отпарывание полосок, однако, неминуемо аннулирует действие 5-летней гарантии, которую производитель предоставляет на палатку. Несмотря на то, что этот производитель широко известен отменным качеством и длительным безотказным сроком службы своей продукции, принято решение не применять по отношению к светоотражающим полоскам палатки каких-либо активных мер "деактивации" в течение гарантийного срока, и, в случае необходимости, ограничиваться "зашториванием" этих полосок узкой чёрной изоляционной лентой, прикрепляемой к краю тента с помощью пластмассовых скрепок. Но, как уже сказано выше, сначала следует определить, насколько насущной будет эта необходимость.



Внимание: добавлено позже!

Четыре года, прошедших после приобретения палатки Хиллеберг Стаика (около 170-180 ночёвок, проведённых в данной палатке), свидетельствовали о том, что проблема, касающаяся "предательской" роли светоотражающих элементов этой палатки, оказалась несколько надуманной. Дело в том, что автор данной статьи ходит в походы почти исключительно в холодное время года и выбирает для походов преимущественно те места, в которых мало людей не только в зимнее, но также и в летнее время. В подобных условиях видеть палатку практически некому, и поэтому автор не предпринимал вообще никаких мер с целью "деактивации" светоотражающих полосок на вентиляционном "зонтике" палатки. Тем не менее - учитывая, что палатка может быть использована читателем в любых условиях и в самых различных частях земного шара - мы сохраняем у параметра "Светоотражающие элементы" нашу первоначальную характеристику "Невозможность однозначной (позитивной или негативной) оценки".



Светоотражающие элементы палатки Хиллеберг Стаика (Hilleberg Staika)

Светоотражающие полоски у  палатки Хиллеберг Стаика (Hilleberg Staika)

Отражающие свет полоски  палатки Хиллеберг Стаика (Hilleberg Staika)

Тент с покрытием из силикона: много преимуществ, но есть и недостатки



Внешний тент палатки Hilleberg Staika имеет многослойное двустороннее покрытие из силикона, что обеспечивало нам целый ряд преимуществ. Ниже мы приводим ссылку на материал, который позволит читателю детально ознакомиться с различиями между силиконом и полиуретаном как двумя основными водозащитными покрытиями палаточных тентов, используемыми в настоящее время:



Силикон vs. полиуретан

Внимание: тема "Водозащитные покрытия палаточных тентов; преимущества силиконового покрытия" рассматривается подробно в статье "Справочник по выбору палатки". Перейти к этому материалу Вы можете, нажав на картинку, приведённую справа (материал откроется в новом окне браузера).

Водозащитные покрытия внешних палаточных тентов



Несмотря на целый ряд свойств, положительно отличающих покрытие из силикона от покрытия из полиуретана (высокая гидрофобность, увеличенная долговечность, низкий вес, повышение прочности тентов и их защиты от губительного воздействия ультрафиолетового излучения), в зависимости от своего качества и количества, силиконовое покрытие может обладать и неблагоприятными характеристиками. Так, например, швы палаточных тентов, имеющих двустороннее силиконовое покрытие, не могут быть герметизированы стандартным способом, то есть, посредством проклейки с помощью специальной герметизирующей ленты. Чрезвычайно скользкая поверхность покрытого силиконом палаточного тента затрудняет не только проклейку его швов, но также и его упаковку - при попытке сложить тент в "пакет" минимальной величины, этот пакет "разъезжается" в стороны прямо в руках. Человек, случайно наступивший на разложенный на земле тент с силиконовым покрытием (например, при установке палатки), может поскользнуться и получить травму в результате последующего падения. Автор данной статьи бы&#
